Elektrische Messgeräte für Elektriker

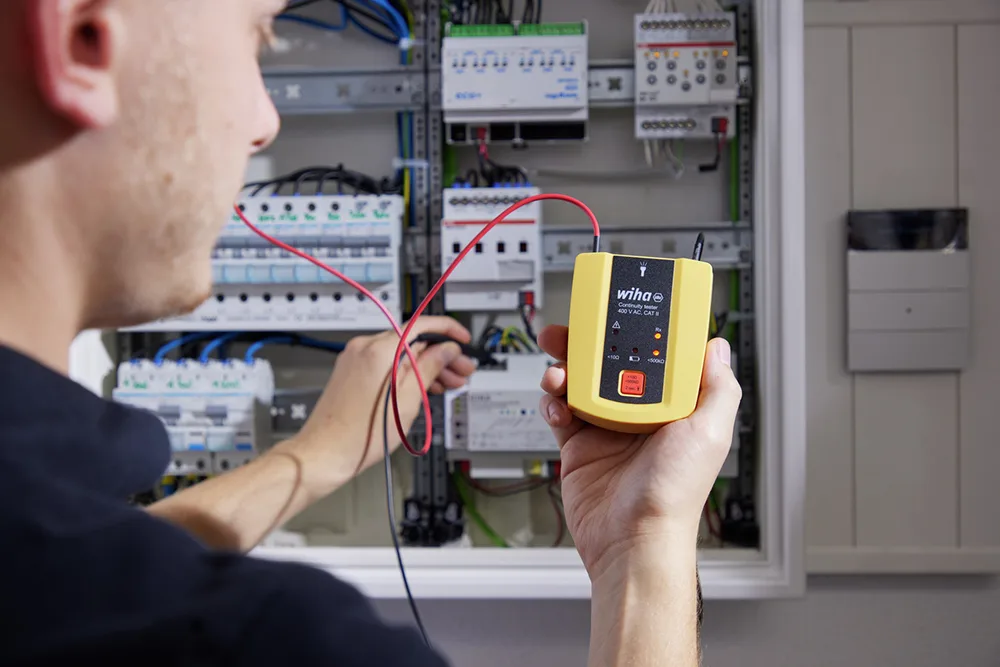

Die Grundausstattung besteht aus Multimeter, Strommesszange und zweipoligem Spannungsprüfer – damit lassen sich die meisten Messungen im Niederspannungsbereich erledigen. Je nach Aufgabe kommen Drehfeldrichtungsanzeiger, Durchgangsprüfer, Steckdosentester und ein berührungsloser Spannungsprüfer für die schnelle Vorprüfung dazu.

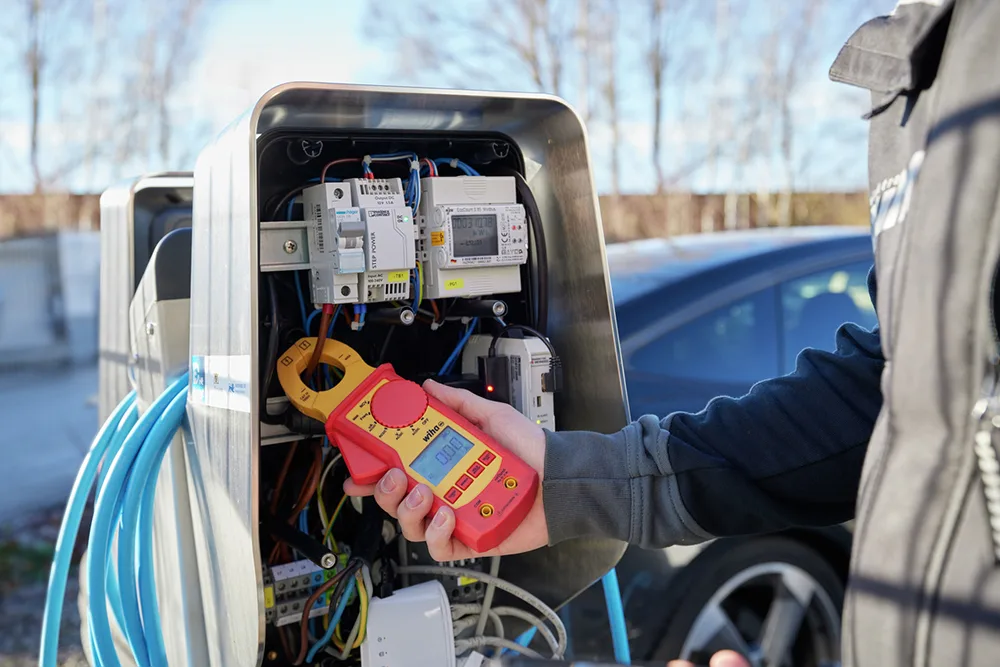

Beide messen Spannung, Strom, Widerstand, Frequenz und Kapazität, jeweils für Gleich- und Wechselspannung. Das Multimeter misst zusätzlich die Temperatur, ist beim Strom aber auf 10 A begrenzt, und der Stromkreis muss dafür aufgetrennt werden. Die Strommesszange misst bis zu 400 A berührungslos über ihre Klemmbacken – ohne den Leiter aufzutrennen und ohne den Stromkreis abzuschalten.

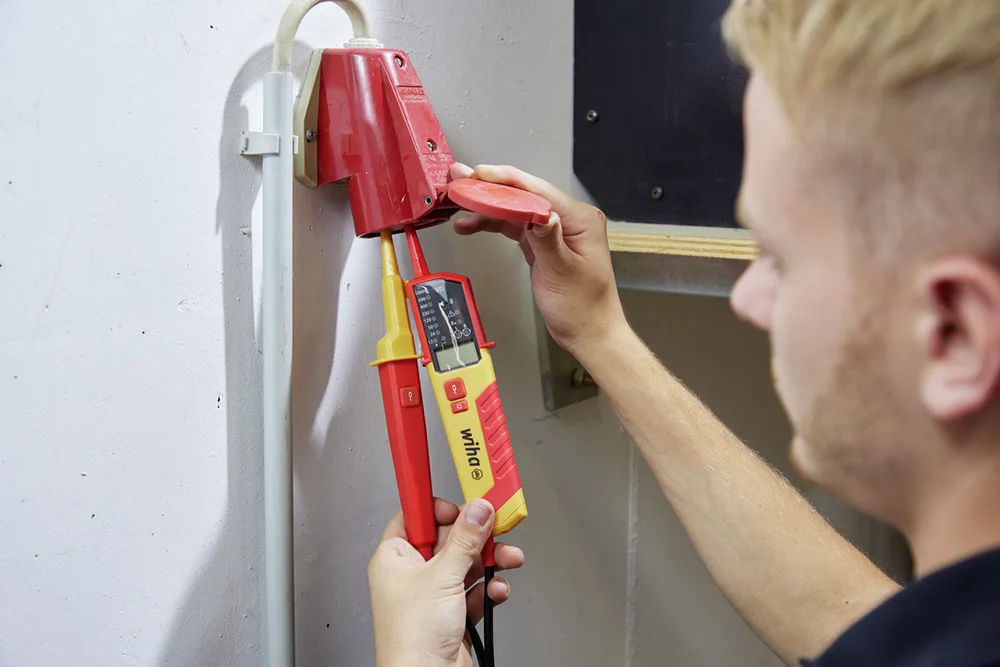

Der zweipolige Spannungsprüfer unterliegt der VDE-Norm für Spannungsprüfer und wird eingesetzt, um die Spannungsfreiheit einer Anlage festzustellen, bevor daran gearbeitet wird. Der einpolige, berührungslose Spannungsprüfer unterliegt dagegen nur der allgemeinen Norm für Mess- und Prüfgeräte (DIN EN 61010-1, DIN VDE 0411-1) und liefert lediglich einen ersten Hinweis, ob Spannung anliegt.

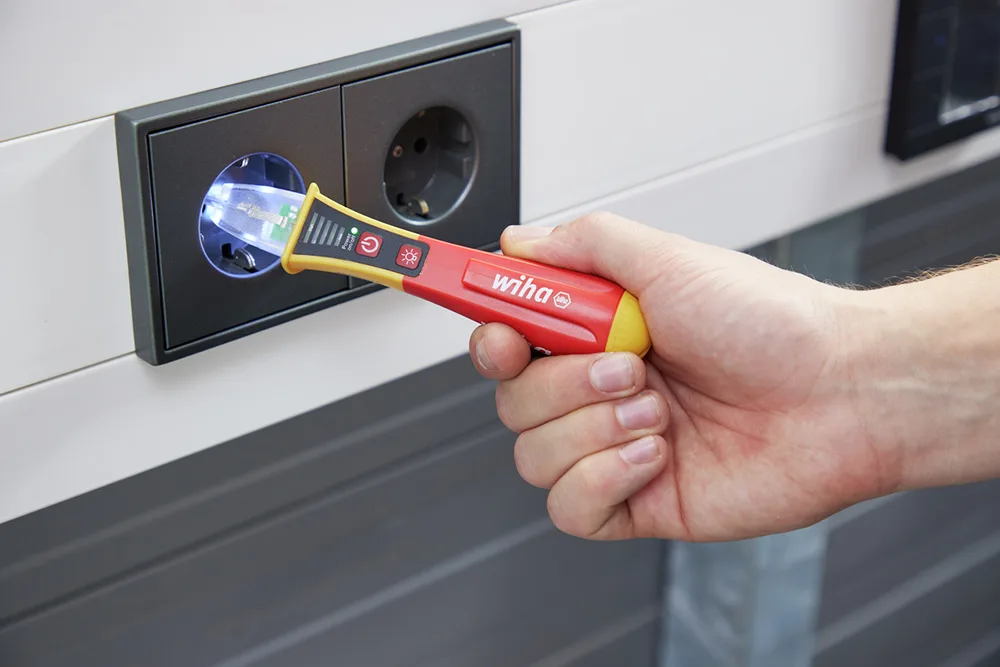

Nein. Ein berührungsloser Spannungsprüfer eignet sich für die schnelle Vorprüfung – etwa um Leitungsunterbrechungen zu finden oder zu klären, ob eine Leuchte abgeschaltet oder defekt ist. Bevor an einer Anlage gearbeitet wird, muss die Spannungsfreiheit mit einem zweipoligen Spannungsprüfer festgestellt werden.

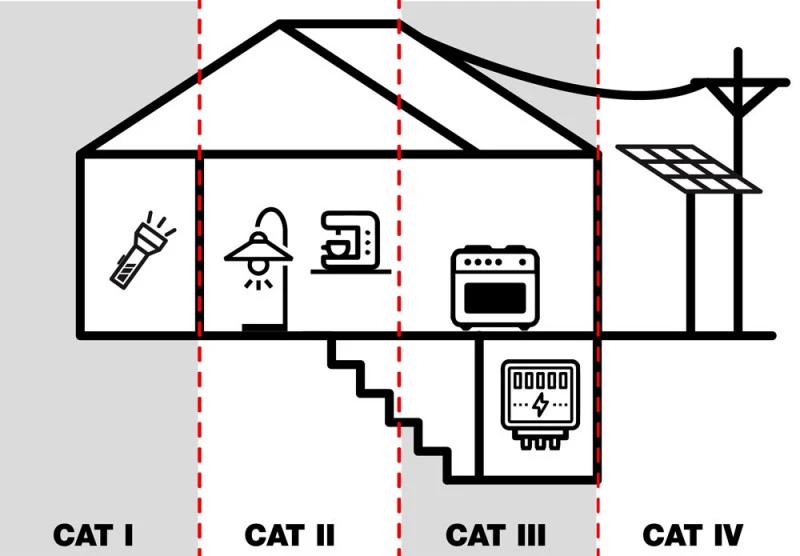

Die Messkategorie legt fest, wo in der Installation gemessen werden darf. CAT III steht für Messungen innerhalb der Gebäudeinstallation, zum Beispiel an Verteilungstafeln, Sammelschienen oder Starkstromsteckdosen. CAT IV gilt für Messungen direkt an der Quelle der Niederspannungsinstallation – am Stromzähler, am Hauptanschluss oder am Hausanschlusskasten.

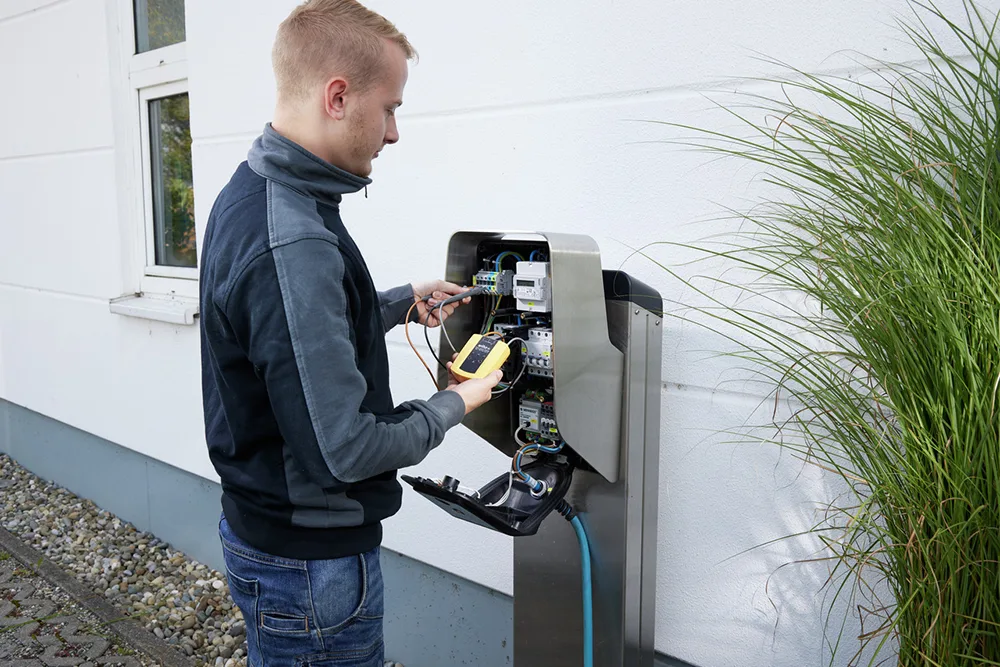

True RMS steht für die Messung des echten Effektivwerts. Ein Gerät mit True RMS zeigt auch bei verzerrten, nicht sinusförmigen Strömen und Spannungen den korrekten Wert an – etwa an Anlagen mit Frequenzumrichtern, Netzteilen oder Ladetechnik. Die Wiha Strommesszange bis 1.000 V AC arbeitet mit True RMS.

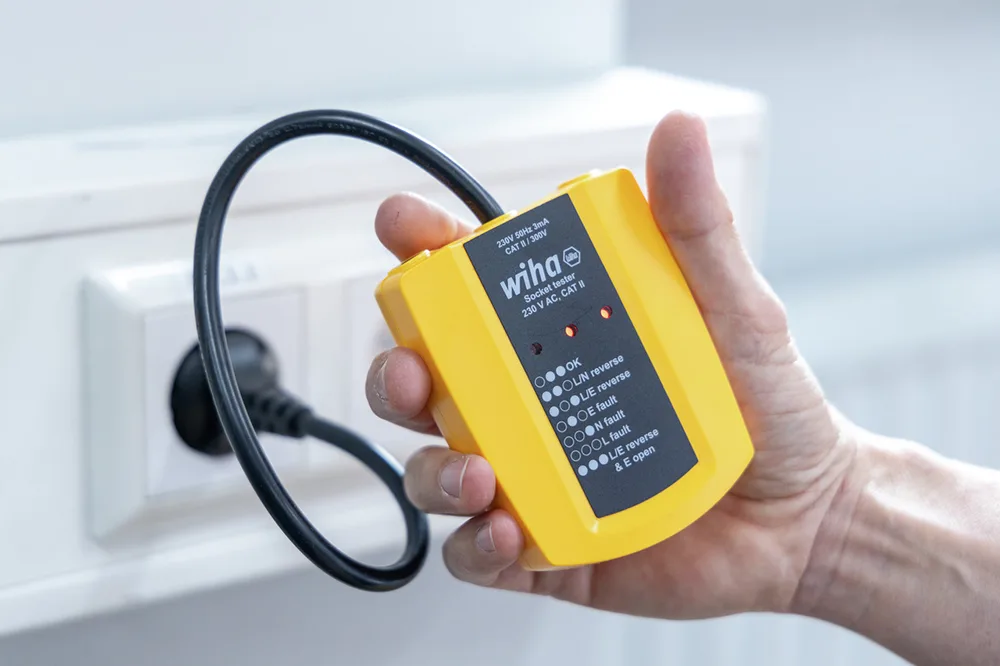

Der Steckdosentester wird in die unter Spannung stehende Schutzkontaktsteckdose, Kabeltrommel oder Verlängerungsleitung gesteckt. Die aufleuchtenden LEDs werden mit der Statustabelle auf dem Gerät abgeglichen – so zeigen sich zum Beispiel ein fehlender Neutral- oder Schutzleiter oder vertauschte Leiter. Ist alles korrekt angeschlossen, kann über die FI-Taste der Fehlerstromschutzschalter ausgelöst werden.

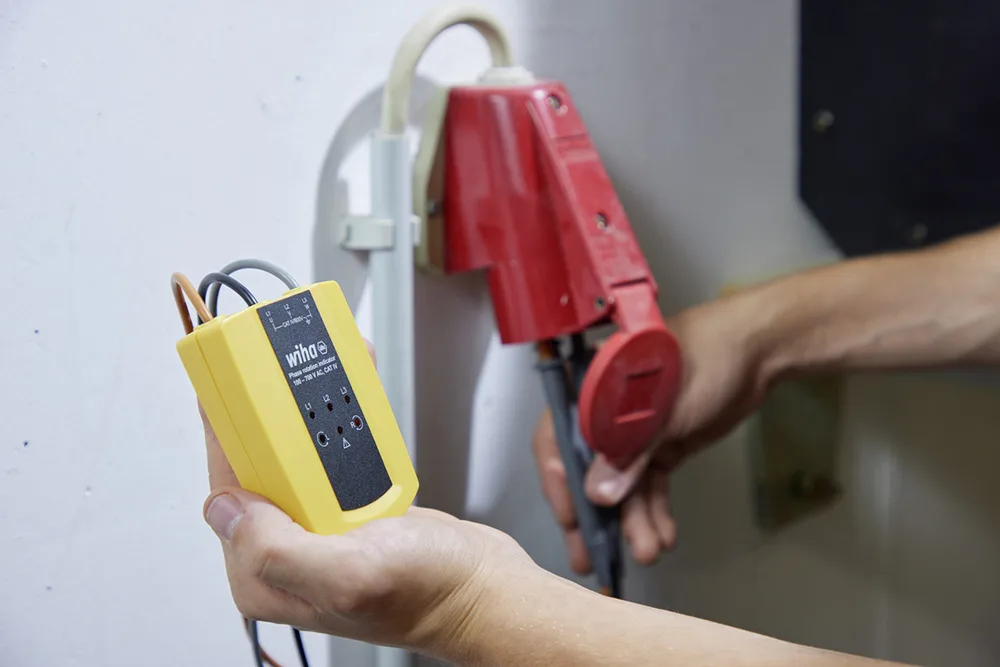

Er zeigt in einem Drehstromnetz an, welche Außenleiter Spannung führen und ob ein Rechts- oder Linksdrehfeld vorliegt. Das ist zum Beispiel wichtig, bevor Drehstrommotoren, Aufzugsantriebe oder Ladetechnik angeschlossen werden, damit die Drehrichtung stimmt.

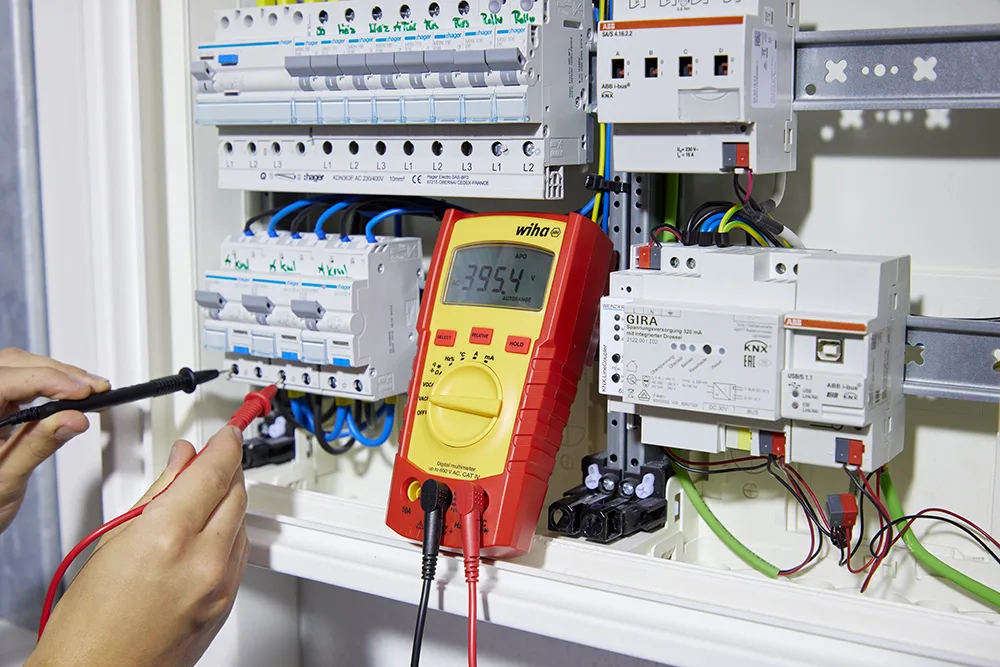

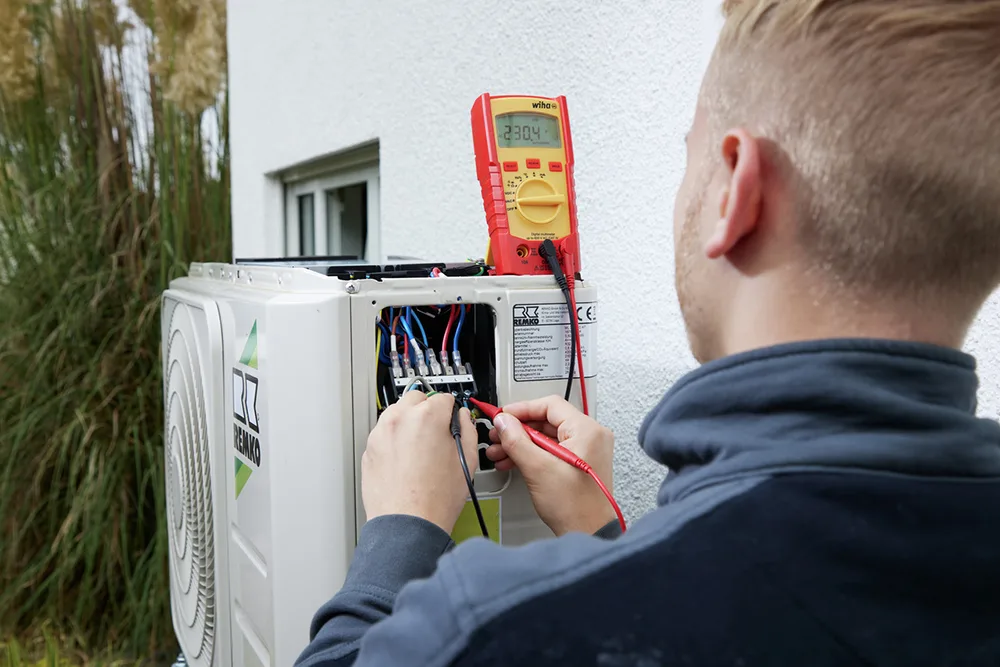

Die Messleitungen werden farblich passend eingesteckt: Schwarz in die Minusbuchse, Rot in die Plusbuchse. Für Strommessungen bis 10 A gibt es eine eigene dritte Buchse. Dann wird am Drehschalter die Messart gewählt – den Messbereich wählen die Wiha Multimeter automatisch – und die Prüfspitzen werden an die beiden Messpunkte gehalten. Bei Gleichstrom zeigen Rot und Schwarz zugleich die Polarität an.
