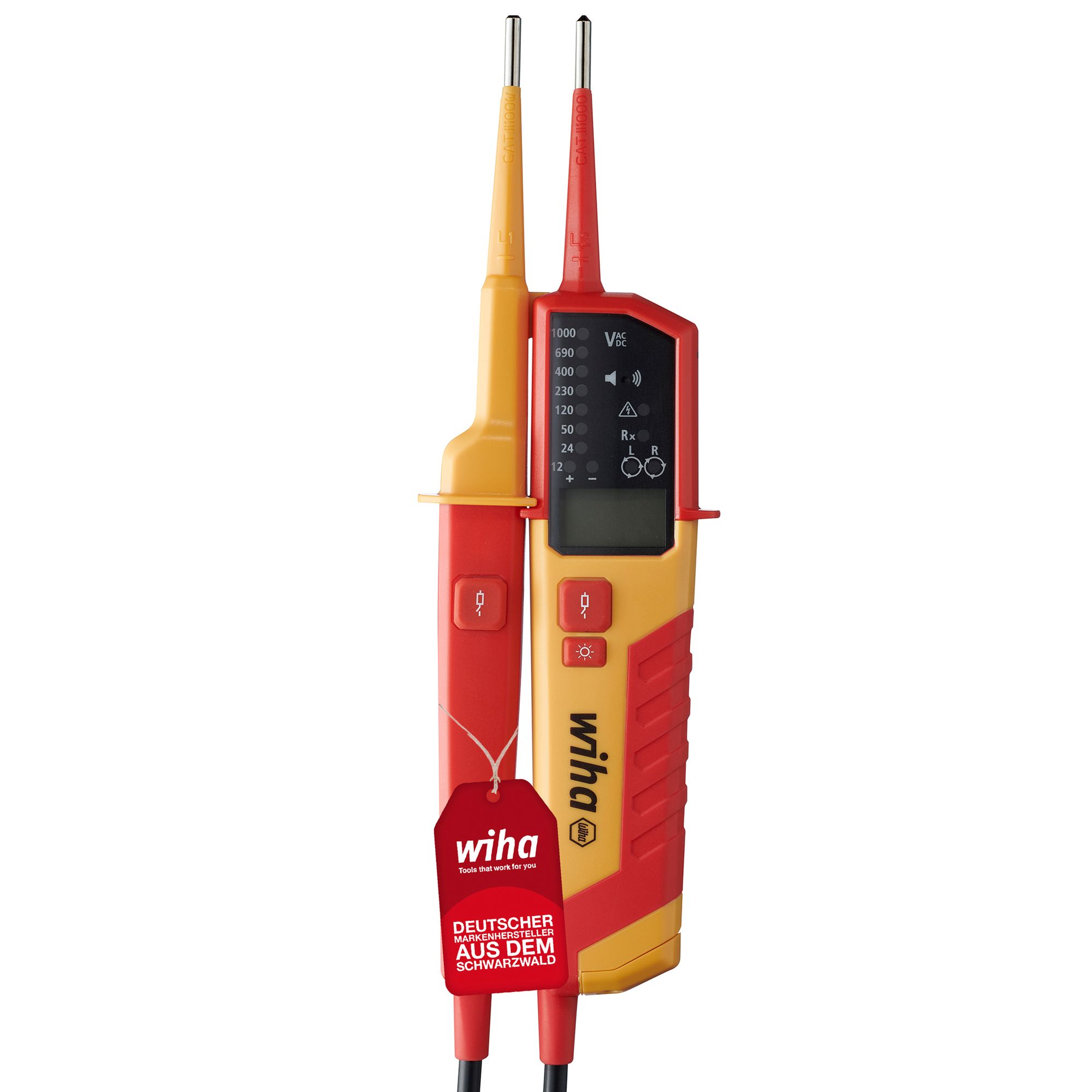

Produkteigenschaften:
Der Spannungsmesser deckt den relevanten Spannungsbereich für die Arbeiten eines Elektrikers ab und erhöht somit die Flexibilität

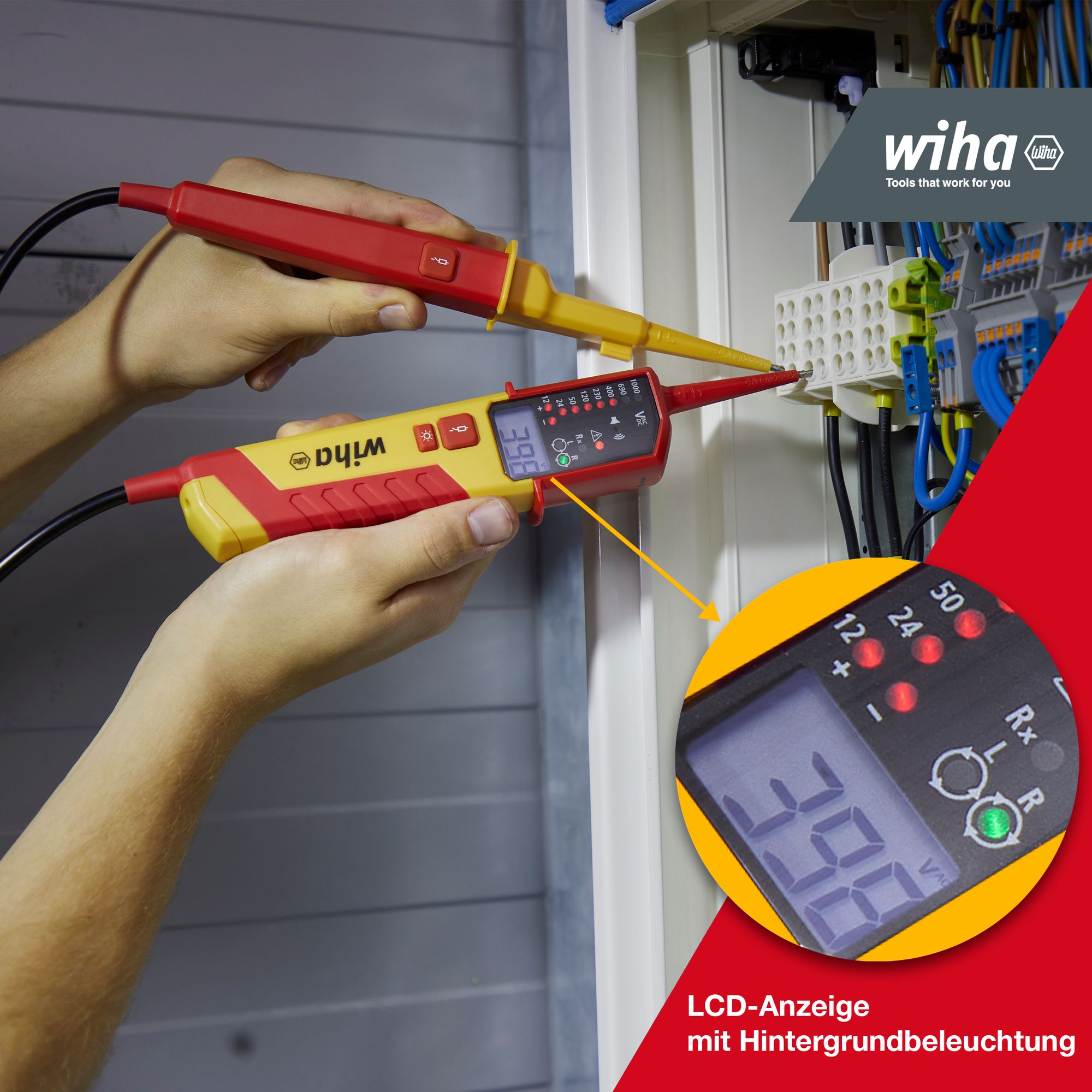

Der zweipolige Spannungsprüfer vereinfacht Ihre Arbeit: Große LCD-Anzeige mit Hintergrundbeleuchtung, LED-Skala und Signalton für einfach ablesbare Messergebnisse

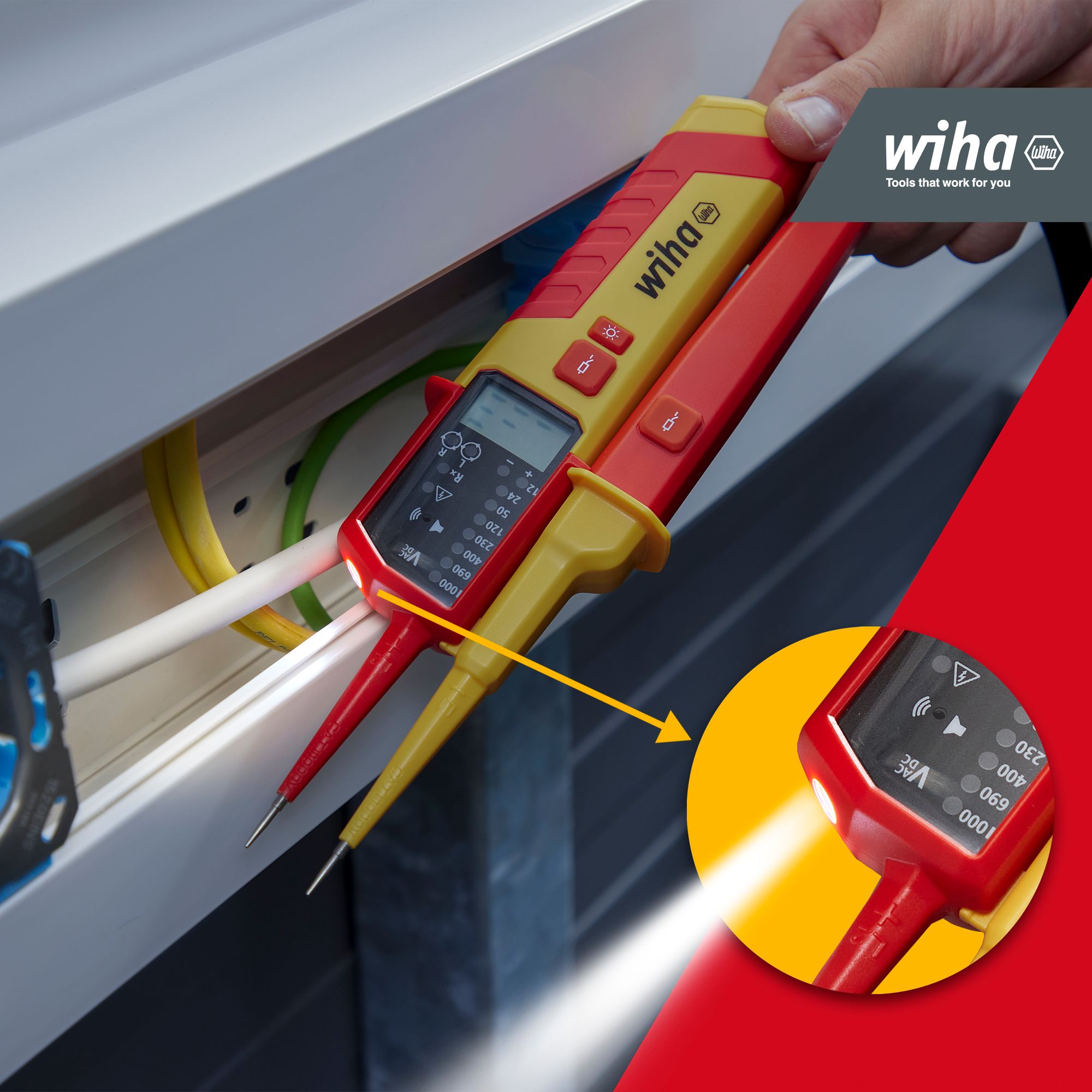

Eine integrierte Taschenlampenfunktion sorgt für optimale Lichtverhältnisse und vereinfacht in erschwerten Situationen Ihre Arbeit

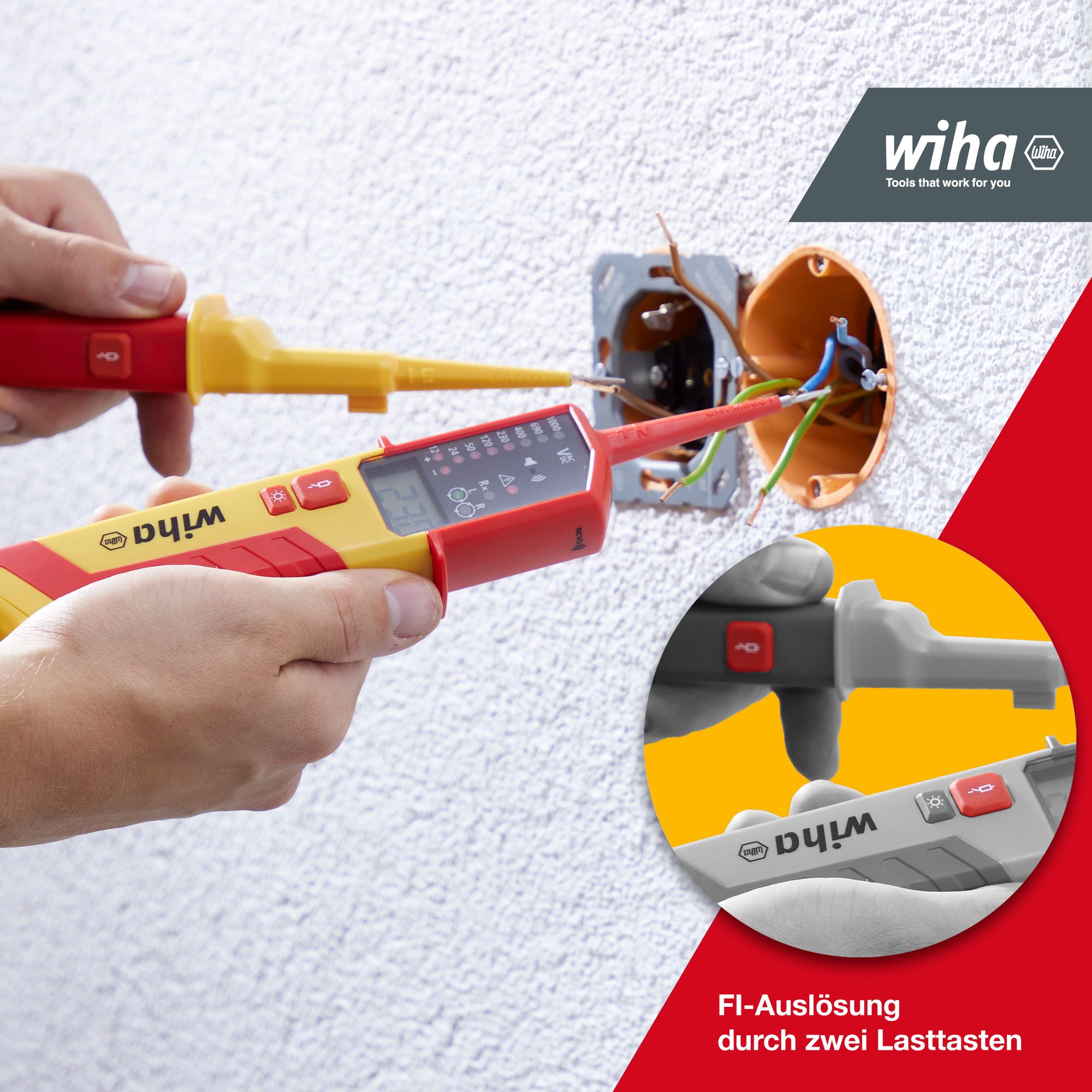

Erfüllt Ihre Ansprüche: Überprüfung der FI-Auslösung durch zwei Lasttasten

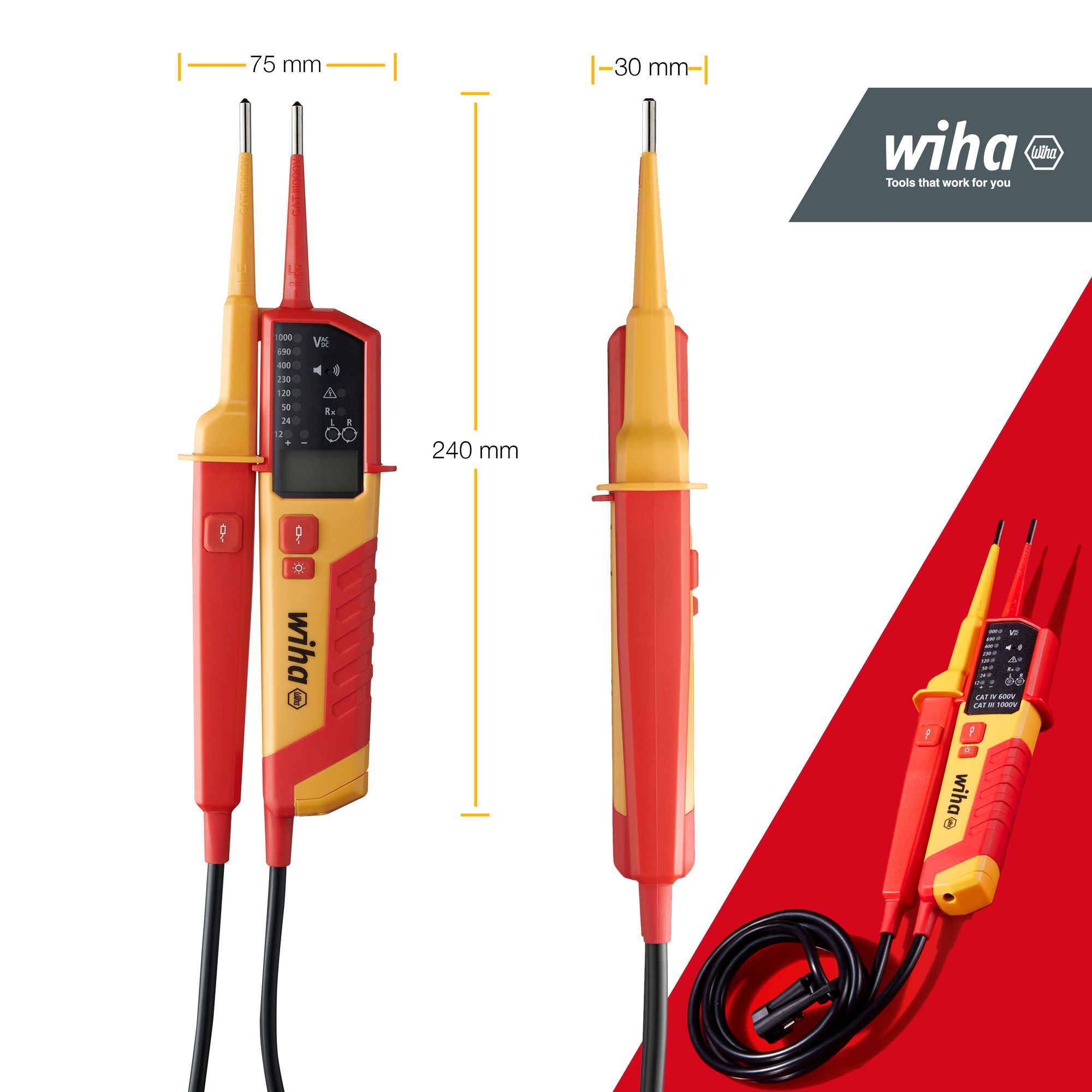

Maße: 240 x 75 x 30 mm
Anwendung: Zum Feststellen von Spannungsfreiheit.
Anwendung: Zur normgerechten Spannungsprüfung, Durchgangsprüfung, Drehfeldprüfung und Widerstandsmessung inkl. FI-Schutzschalter Auslösung.
Messkategorie: CAT III bis 1.000 V und CAT IV bis 600 V.
Normen: IP 64. CE-zertifiziert.

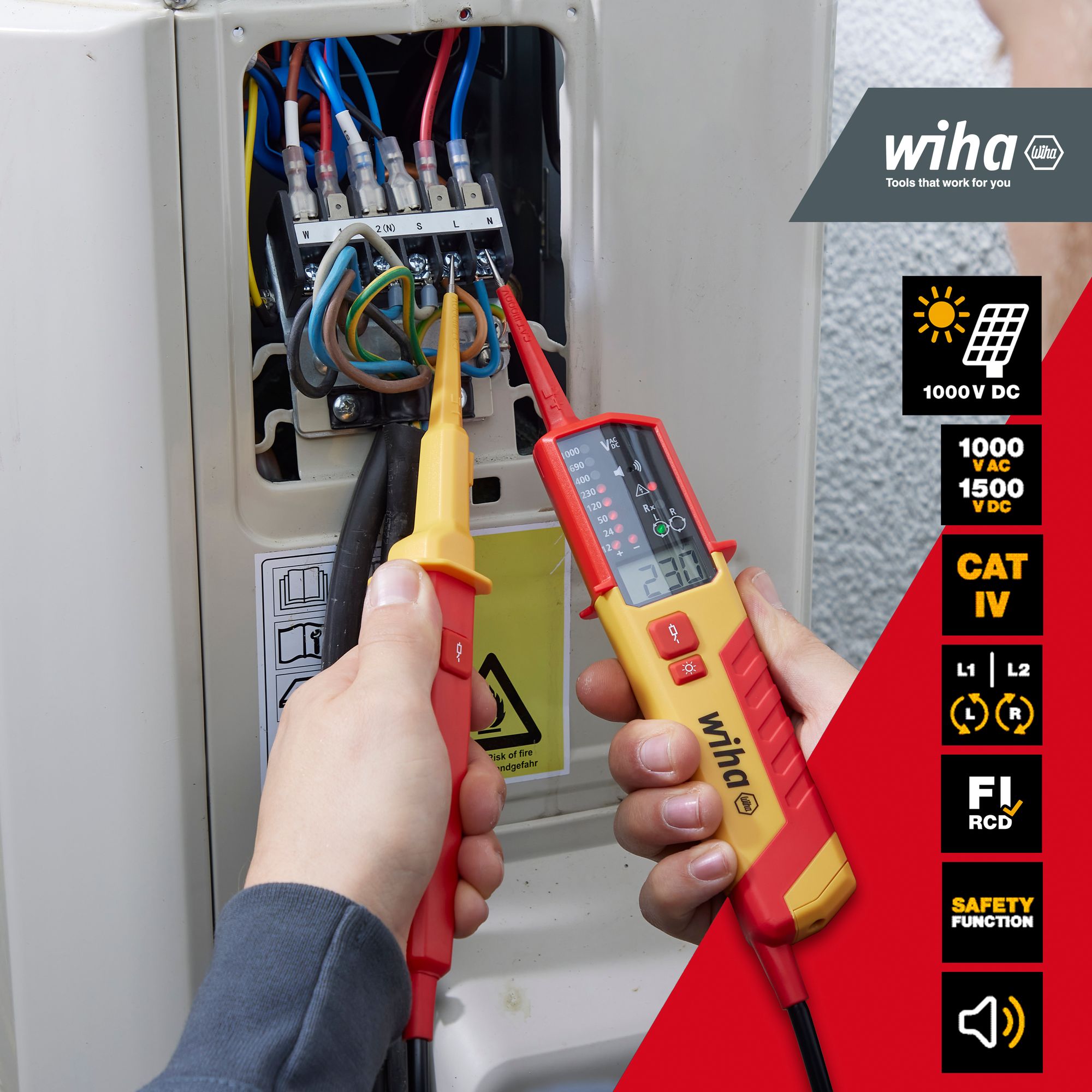

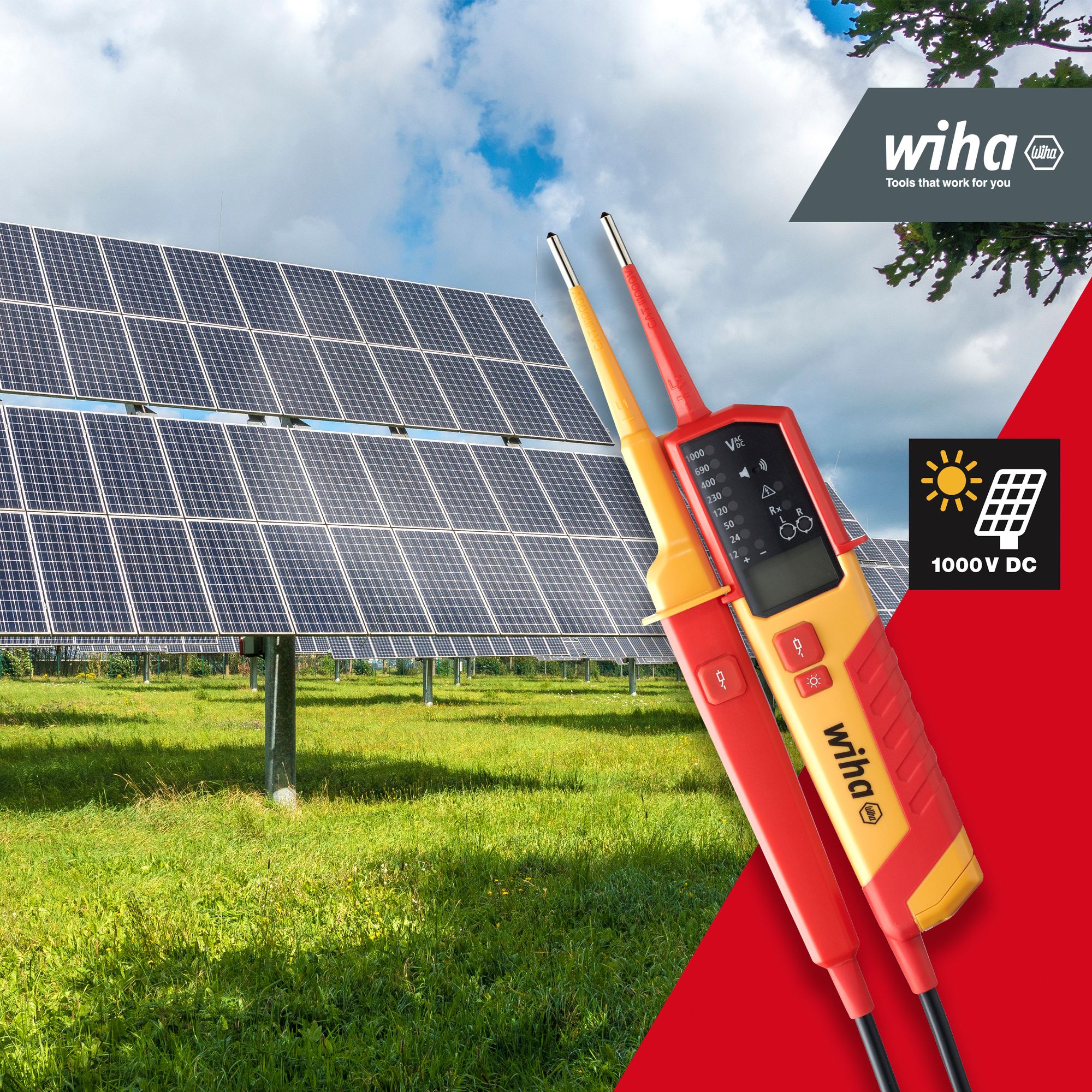

Sicherheitsregel: Spannungsfreiheit feststellen! Der Spannungs- und Durchgangsprüfer von Wiha ist ihr idealer täglicher Begleiter um diese Voraussetzung der Sicherheitsregel einfach zu prüfen und Sie bei vielfältigen Anforderungen in Ihrem Berufsalltag zu unterstützen. Er ermöglicht eine Spannungsprüfung für einen umfangreichen Messbereich von 0,5V bis 1.000 V AC bzw. 1.500 V DC. Zusätzlich bietet der Spannungsprüfer die Möglichkeit der Durchgangsprüfung, der optischen Drehfeldprüfung, der Einpolprüfung sowie der automatischen Polaritätserkennung. Darüber hinaus können Widerstandsmessungen und Frequenzmessungen durchgeführt werden. Die Messergebnisse sind dank einer großen digitalen LCD-Anzeige, mit Hintergrundbeleuchtung sowie einer LED-Anzeige sofort ablesbar. Ein zusätzlicher Signalton signalisiert den Stromfluss bei der Durchgangsprüfung. Außerdem kann die Prüfung an Steckdosen komfortabel mit Hilfe des integrierten Abstandhalters einhändig durchgeführt werden. Zusätzlich bietet der Spannungsprüfer von Wiha, dank integrierter Taschenlampenfunktion, optimale Lichtverhältnisse, auch in schlecht beleuchteten Arbeitsumgebungen. Gleichzeitiges Drücken der Tasten an beiden Griffen der Prüfspitzen ermöglicht die Funktionsprüfung des FI-Schutzschalters durch das Zuschalten einer Last. Gemäß den Messkategorien CAT III bis 1.000 V und CAT IV bis 600 V bietet der Spannungs- und Durchgangsprüfer von Wiha maximale Sicherheit für Arbeiten im Bereich der Gebäudeinstallation sowie direkt an Quellen der Niederspannungsinstallation.
Für Anwendungen in der Elektrik
IEC 61243-3:2014


Technische Daten:
SB - Verpackung: Nein
Breite (mm): 110 mm
Höhe (mm): 50 mm
Gesamtlänge (mm): 282 mm
Spannung min (V AC): 0.5 V AC
Spannung max (V AC): 1000 V AC
Spannung min - max (V AC): 0.5 - 1000
Spannung min (V DC): 0.5 V DC
Spannung max (V DC): 1500 V DC
Spannung min - max (V DC): 0.5 - 1500
Widerstand (?): 1999 ?
Frequenz (Hz): 950 Hz
Berührungslose Spannungsprüfung: Ja
ATEX Zulassung: Nein
Photovoltaik-tauglich: Ja
Emobility-tauglich: Nein
Akustisches Signal: Ja
Integrierte Taschenlampe: Ja
FI Prüfung: Ja
Messkategorie: CAT IV 600 V / CAT III 1.000 V
Display: LCDLED
Schutzart IP: IP64

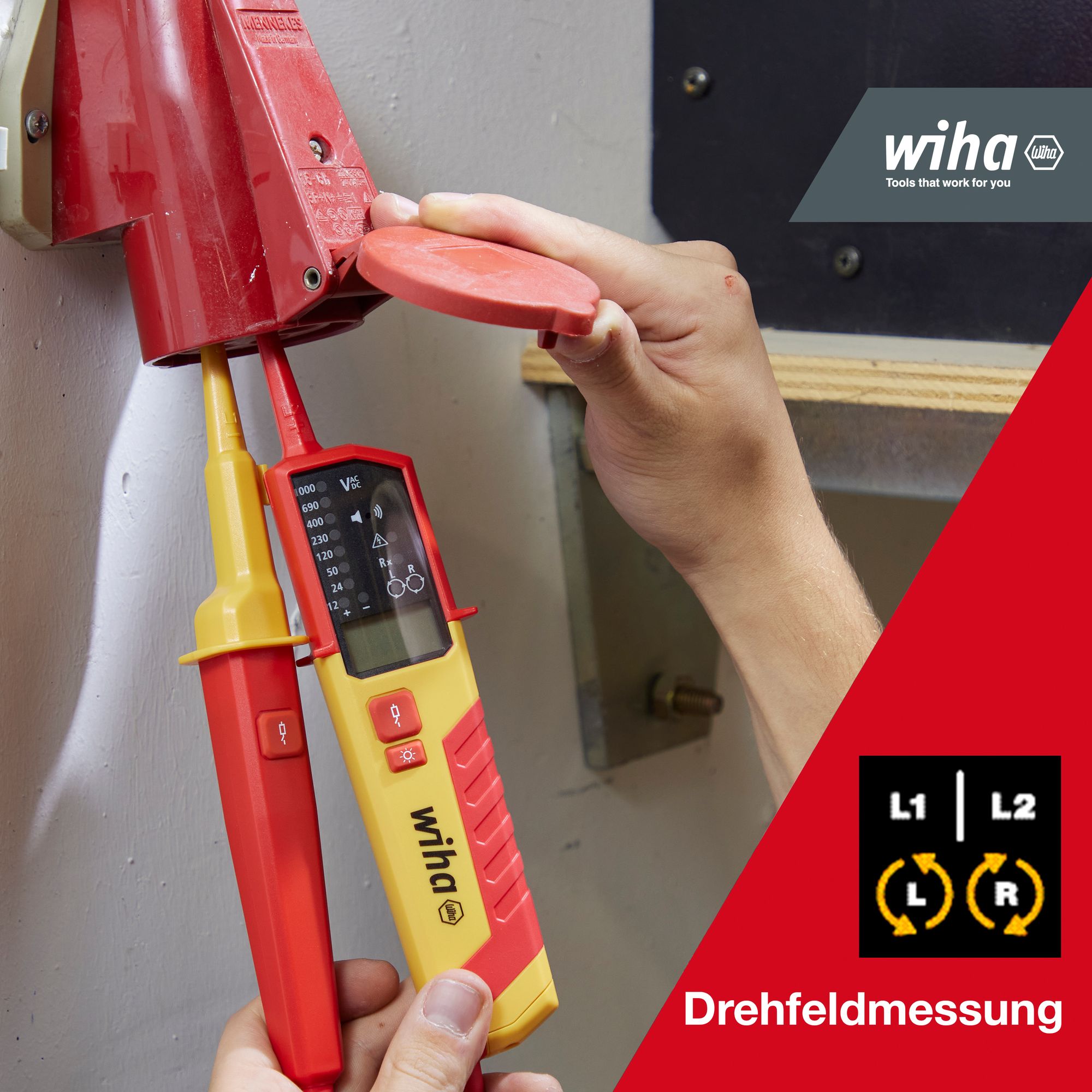

Drehfeldanzeige: LED L, R
Durchgangsprüfung: LED und akustischer Ton
Betriebstemperatur min - max (°C): -15 - 50
Lagertemperatur min (°C): -20 °C
Höhe über NN: 2000 m
Einpolige Phasenprüfung: 100 V AC
Einpolige Phasenpruefung max (V AC): 700 V AC
Einpolige Phasenpruefung min - max (V AC): 100 - 700
Einpolige Phasenpruefung min (Hz): 40 Hz
Einpolige Phasenpruefung max (Hz): 70 Hz
Einpolige Phasenpruefung min - max (Hz): 40 - 70
Drehfeldprüfung: 170 - 7.000 V Phase zu Phase AC 40-70 Hz
Durchgangstest: Messbereich 0 - 500 k? + 50%
LED Toleranzen: gemäß EN 61243-3
LED ELV Anzeige: > 50 V AC, > 120 V DC
LCD Bereich: 0,5 V - 1.000 V AC, 0,5 V - 1.500 V DC
LCD Auflösung: 0.1 V (< 10 V) und 1 V (> 10 V)
LCD Genauigkeit: +/- 3 %, +/- 3 Digit (< 10 V) und +/- 3 %, +/- 5 Digit (> 10 V)
LCD Überlaufanzeige: OL
Eigenzeit (s): < 0,5 s LED und < 1 s LCD
Sicherheitsstrom (mA): Is < 3.5 mA (Bei 1.000 V)
Messbetrieb: 30 s AN (Betriebszeit), 240 s OFF (Wiederherstellungszeit)
Batterieverbrauch (mA): 80 mA
Luftfeuchtigkeit RH max (%): 85 %
Verschmutzungsgrad: 2
mit Batterie / Akku: Ja
Batterie Typ (IEC-Bezeichnung): 2x AAA-Batterien
Batterie Bezeichnung: ZN/C: Zinc / Carbon Batterie
Batterie Spannung (V): 1.5 V
Batterie Kapazität (mAh): 1300 mAh
Batterie Kapazität (Ah): 1.3 Ah
Batterie Gewicht (g): 8 g
Gesamtgewicht Batterie in Produkt (g): 16 g
Watt/Stunde (w/h): 1.95 w/h
Batterie in Verpackung mitgeliefert?: Ja
"Batterie" oder "Zelle": Batterie
Anzahl der Zellen: 2


Lieferumfang:

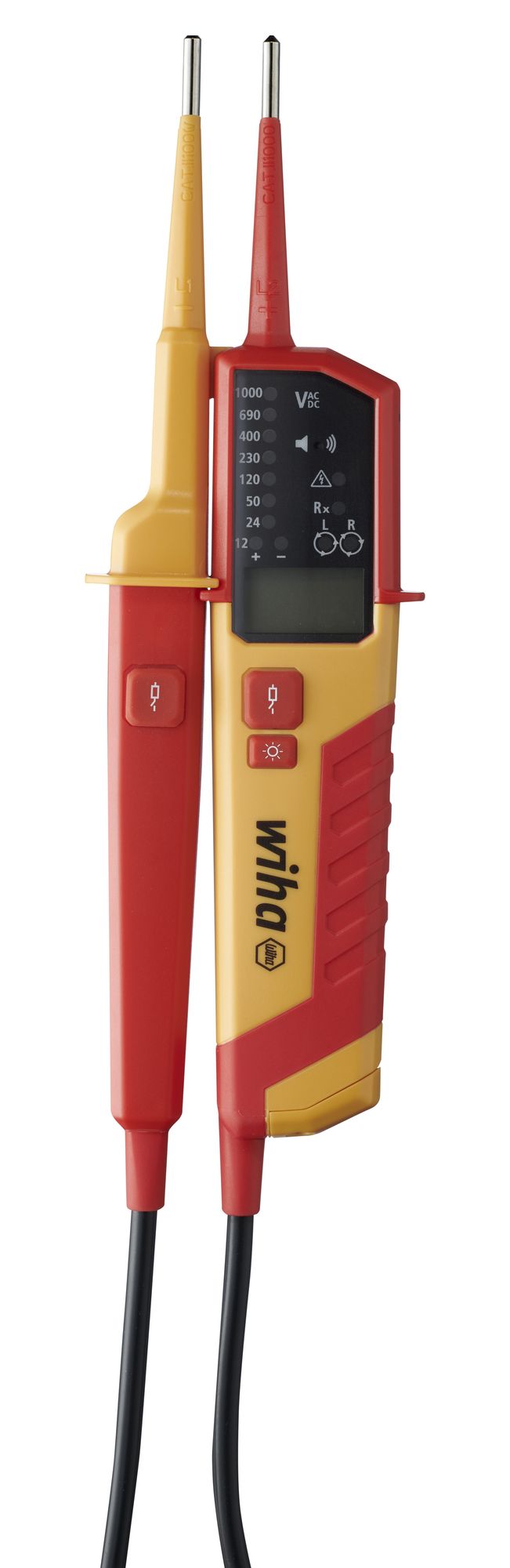

1x Wiha Spannungs- und Durchgangsprüfer 0,5 - 1.000 V AC, CAT IV inkl. 2x AAA-Batterien I Photovoltaik-tauglich I LED-Anzeige (45217)
