VDE-Werkzeug: sicher arbeiten mit isoliertem Werkzeug
Wer an oder in der Nähe spannungsführender Teile arbeitet, muss sich auf sein Werkzeug zu 100 Prozent verlassen können. Wie VDE-Werkzeuge geprüft werden, woran man sie erkennt und welche Regeln im Elektrohandwerk gelten.
Zu den Prüfungen
Arbeitssicherheit
Die 5 Sicherheitsregeln der Elektrotechnik
Arbeiten an elektrischen Anlagen sind Elektrofachkräften mit entsprechender Ausbildung vorbehalten. Grundsätzlich wird nie direkt an spannungsführenden Teilen gearbeitet, sondern nach den 5 Sicherheitsregeln aus DIN VDE 0105-100 – in genau dieser Reihenfolge. Nach Abschluss der Arbeiten werden sie in umgekehrter Reihenfolge wieder aufgehoben.
- 1 Freischalten
Die Anlage allpolig vom Netz trennen. - 2 Gegen Wiedereinschalten sichern
Zum Beispiel Sicherungen entnehmen, Schalter abschließen und ein Verbotsschild anbringen. - 3 Spannungsfreiheit feststellen
Allpolig an der Arbeitsstelle – mit einem zweipoligen Spannungsprüfer, nicht mit einem berührungslosen Prüfer. - 4 Erden und kurzschließen
Erst erden, dann kurzschließen – so bleibt die Arbeitsstelle auch bei versehentlichem Einschalten geschützt. - 5 Benachbarte, unter Spannung stehende Teile abdecken oder abschranken
Damit ein zufälliges Berühren ausgeschlossen ist.
Sicherheitsprüfverfahren
So wird VDE-Werkzeug geprüft
Bevor ein Wiha VDE-Werkzeug in den Handel geht, muss es sechs Prüfungen nach IEC 60900 bestehen. Sie simulieren, was im Arbeitsalltag auf die Isolierung einwirkt: Spannung, Kälte, Feuchtigkeit, Wärme, Druck und Feuer.

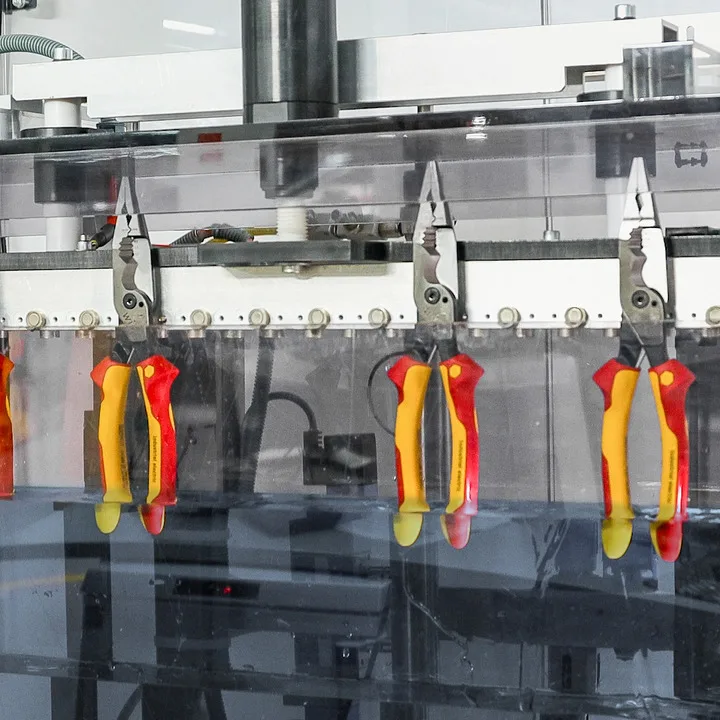

1. Prüfung · 10.000 V AC
Spannungsprüfung
Alle Wiha VDE-Werkzeuge mit Sonderkennzeichen werden einzeln mit 10.000 V AC geprüft. Zugelassen sind sie danach für 1.000 V AC und 1.000 bzw. 1.500 V DC.
2. Prüfung · −25 °C
Kälteschlagprüfung
Das Werkzeug wird auf −25 °C abgekühlt. Das Isoliermaterial muss dabei seine Zähigkeit behalten und darf bei Schlägen und Stößen nicht brechen.
3. Prüfung · 24 h Wasser · 3 min 10.000 V AC
Elektrische Isoliereigenschaft
Nach 24 Stunden Lagerung in Wasser folgt ein dreiminütiger Test mit 10.000 V AC. Dabei darf weder ein Überschlag noch ein Durchschlag auftreten.
4. Prüfung · 168 h bei 70 °C · 500 N
Haftfähigkeit der Isolierung
Das Werkzeug lagert 168 Stunden bei 70 °C. Anschließend wird geprüft, ob der Isolierstoffüberzug einer Zugkraft von 500 N standhält.
5. Prüfung · 20 N · 70 °C · 5.000 V AC
Druckprüfung
Unter 20 N Druckbelastung, bei 70 °C und mit 5.000 V AC Prüfspannung darf die Isolierung nicht durchschlagen.
6. Prüfung · 10 s Flamme
Brennverhalten
Das Werkzeug wird 10 Sekunden einer Flamme ausgesetzt. Danach muss das Isoliermaterial von selbst erlöschen und darf nicht weiterbrennen.
Qualität
Jedes einzelne Werkzeug geprüft
Das Wiha Qualitätsmanagement nach ISO 9001:2015 sorgt für eine gleichbleibend hohe Fertigungsqualität. Darüber hinaus durchläuft das gesamte VDE-Sortiment strenge Kontrollen und Einzelstückprüfungen – kein Werkzeug verlässt das Werk ungeprüft.

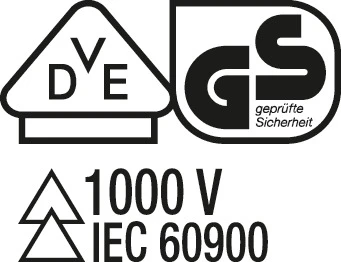

Kennzeichnung
Daran ist geprüftes VDE-Werkzeug zu erkennen
Alle Wiha VDE-Werkzeuge sind mehrfach zertifiziert. Die Zeichen auf Griff und Isolierung zeigen auf einen Blick, wofür ein Werkzeug zugelassen ist – ein kurzer Blick lohnt sich vor jedem Einsatz.
1000 V
Doppeldreieck mit Spannungsangabe
Werkzeuge mit Doppeldreieck und Spannungsbereich sind für das Arbeiten an unter Spannung stehenden Teilen geeignet.
IEC 60900
Internationale Norm für isolierte Werkzeuge
Sie legt Aufbau und Sicherheit isolierter Werkzeuge fest, ebenso die Einzel-, Serien- und Stichprobenprüfungen.
VDE-GS
Geprüfte Sicherheit
Das VDE-GS-Zeichen steht für Sicherheit in Bezug auf jede Art von Gefährdung – von elektrisch bis radiologisch.
ISO 9001
Zertifiziertes Qualitätsmanagement
Das Qualitätsmanagement nach ISO 9001:2015 stellt eine gleichbleibend hohe Fertigungsqualität sicher.
Beliebt bei Elektrikern
VDE-Werkzeug von Wiha
Vom einzelnen Schraubendreher bis zur kompletten Ausstattung im Koffer oder Rucksack: eine Auswahl spannungssicherer Wiha Werkzeuge für den Elektrikeralltag.
Komplettausstattung

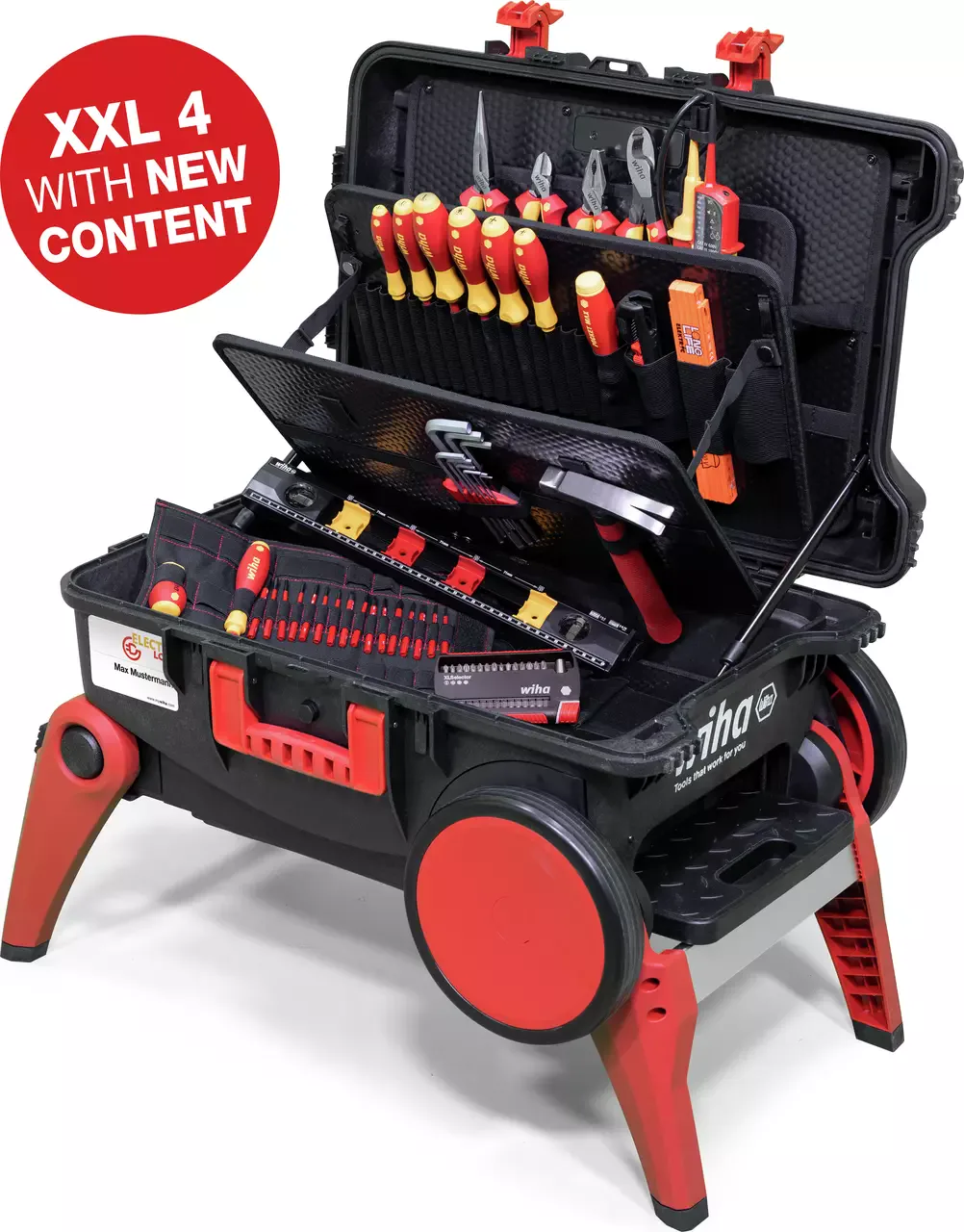

Werkzeugkoffer XXL 4 electric
80-tlg. · im Trolley-Koffer
Die umfangreiche Werkzeugausstattung für Elektriker in einem fahrbaren Koffer – mit spannungssicheren Schraubendrehern, Zangen und vielem mehr.
VDE-Schraubendreher

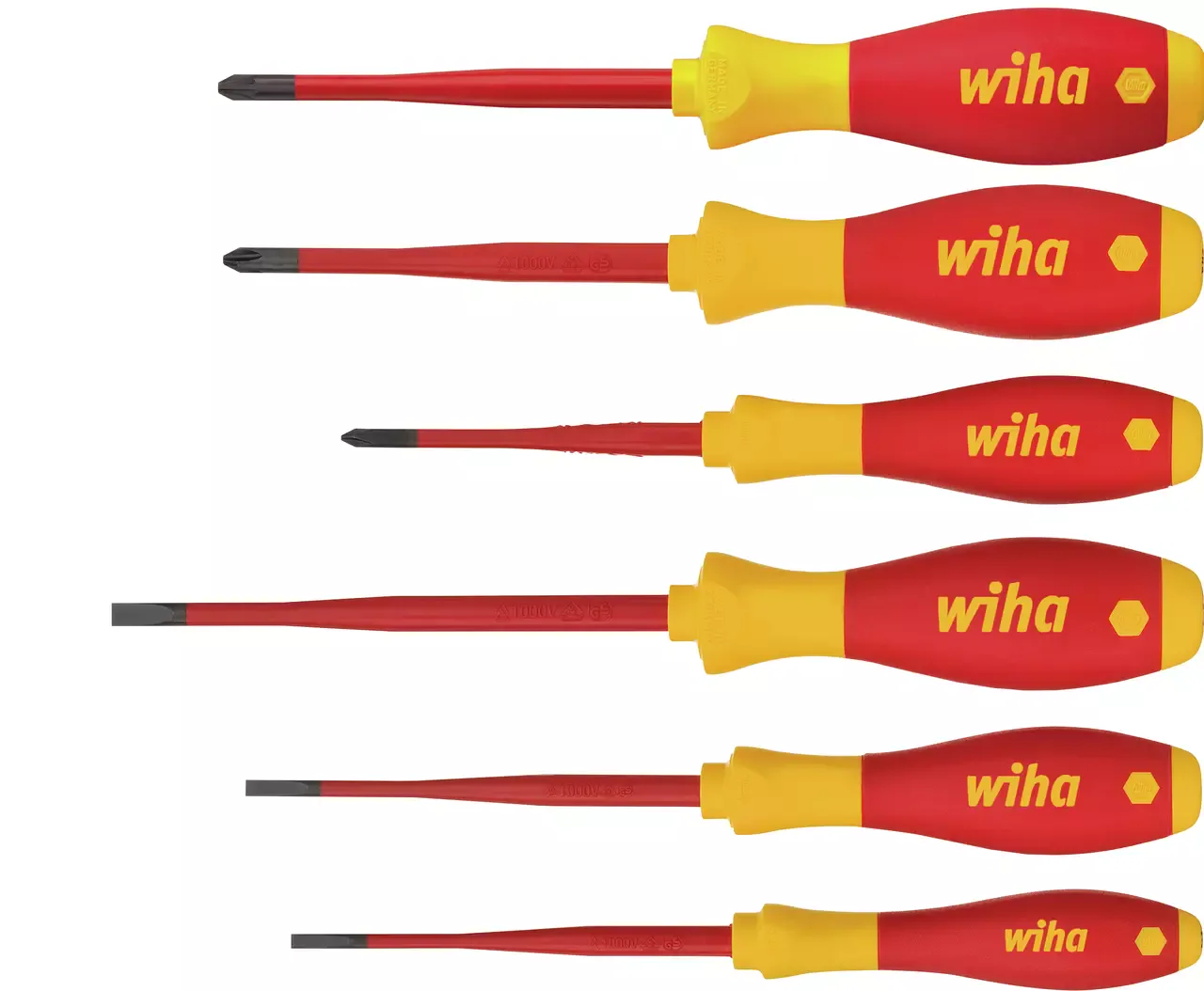

SoftFinish electric slimFix
6-tlg. · Schlitz, Phillips, PlusMinus/Pozidriv
Isolierte Schraubendreher mit schlanker Klinge – für tief liegende Schrauben in Verteilern und Schalterdosen.

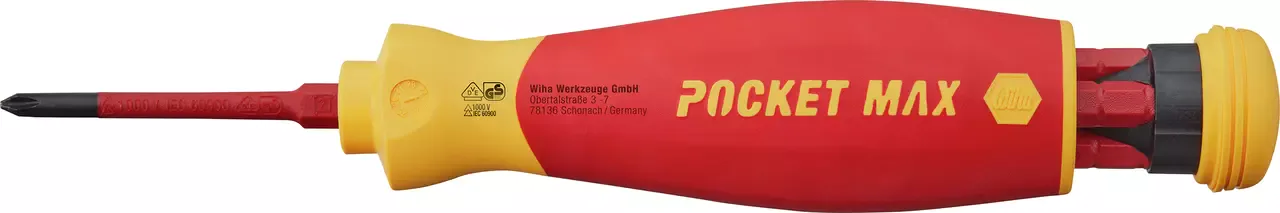

Bit-Schraubendreher
PocketMax electric
mit Bit-Magazin und 4 slimBits
Ein Griff, vier isolierte Wechselklingen: Die slimBits stecken im Magazin des Griffs und sind jederzeit griffbereit.
VDE-Zange

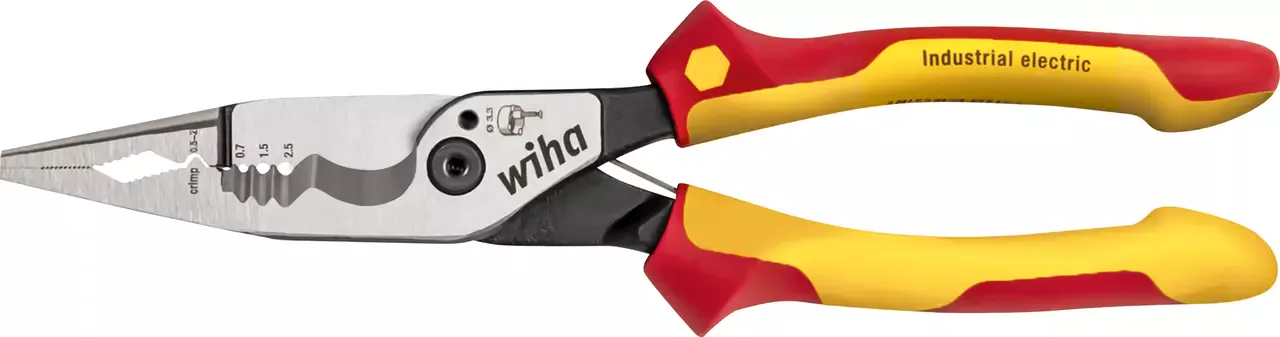

Multifunktionszange 8in1 Industrial electric
mit ein- und ausschaltbarer Öffnungsfeder
Acht Funktionen in einer isolierten Zange – unter anderem Greifen, Schneiden und Abisolieren. Die Öffnungsfeder lässt sich zu- und abschalten.
Mobil ausgestattet

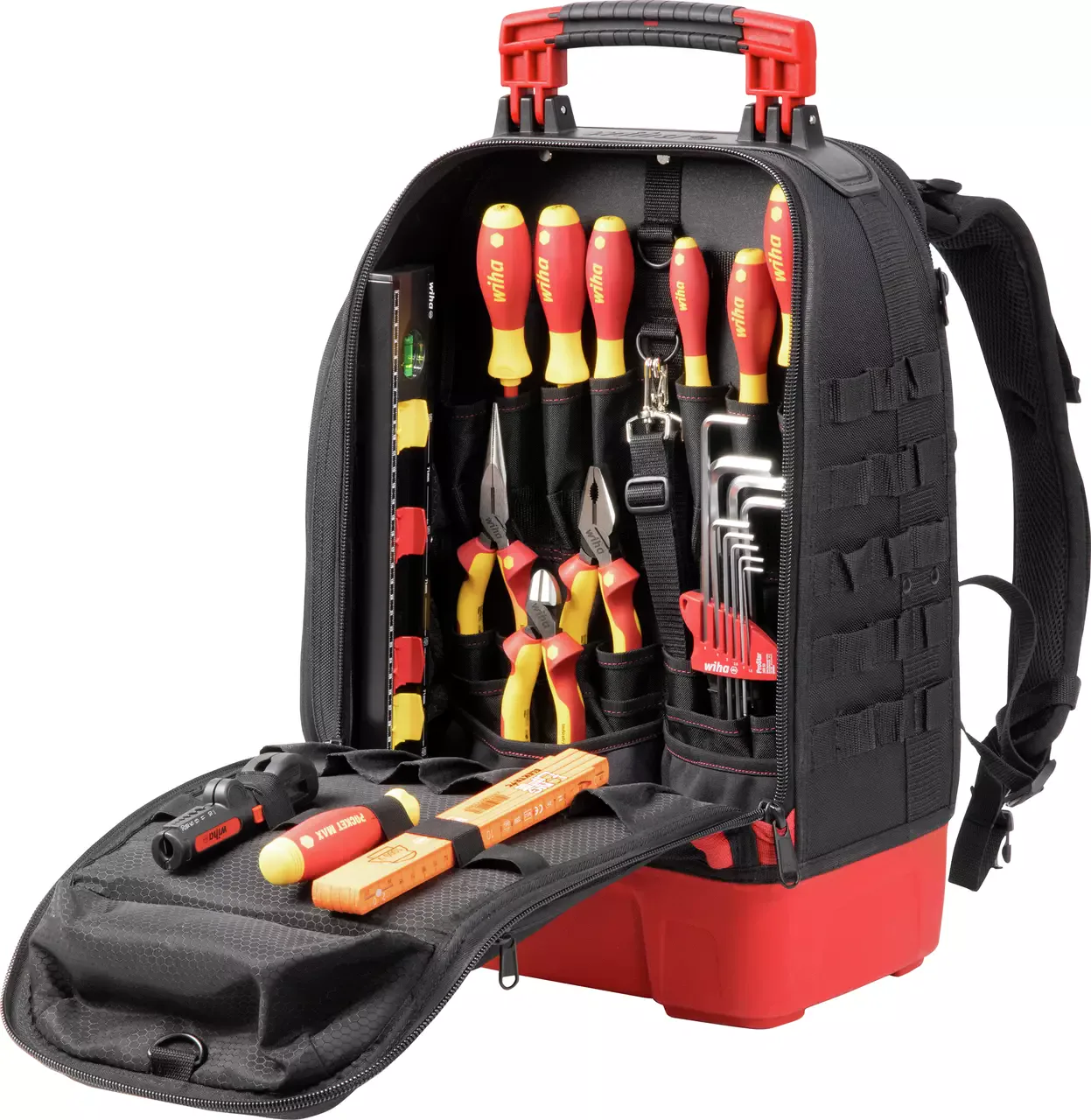

Werkzeugrucksack electric
27-tlg.
Bestückter Rucksack mit spannungssicheren Werkzeugen, einzeln bei 10.000 V AC geprüft – beide Hände bleiben auf dem Weg zur Baustelle frei.

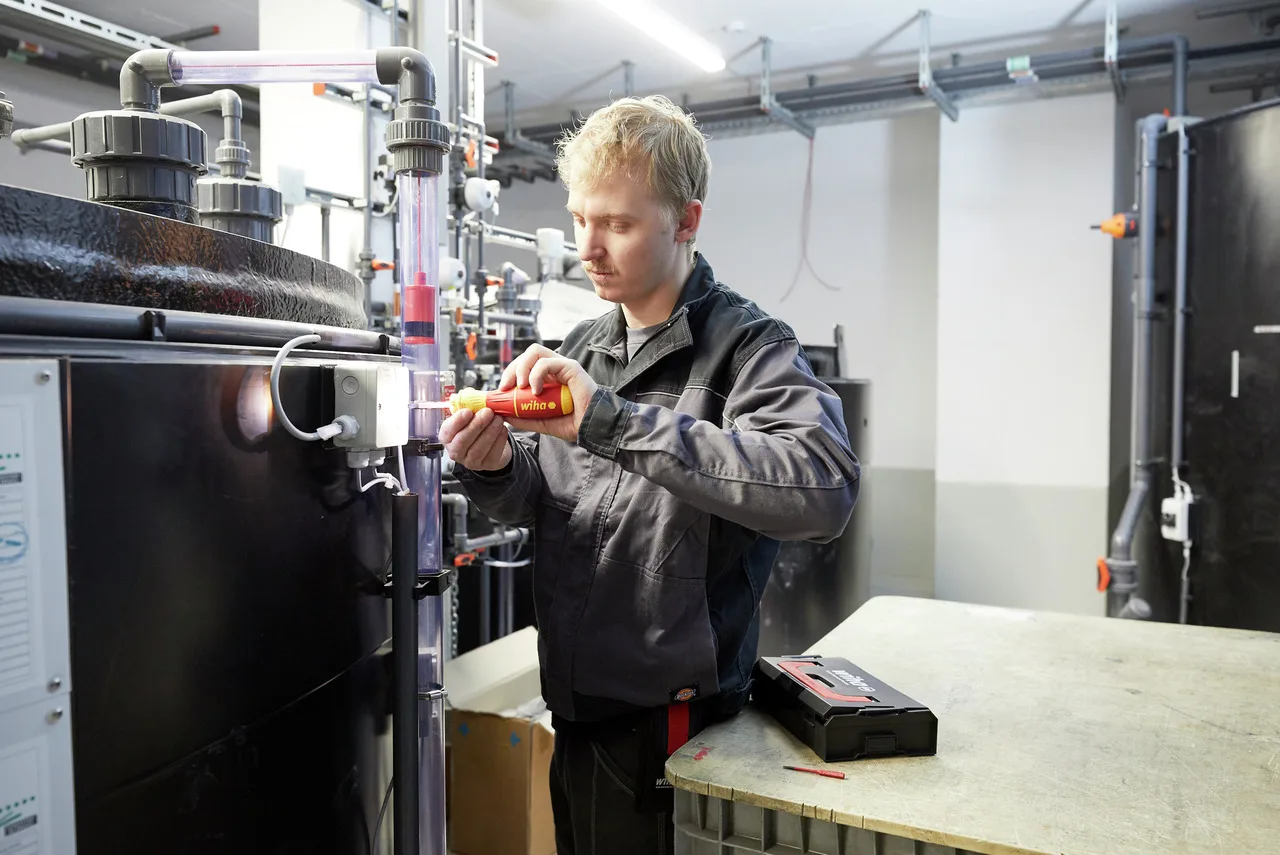

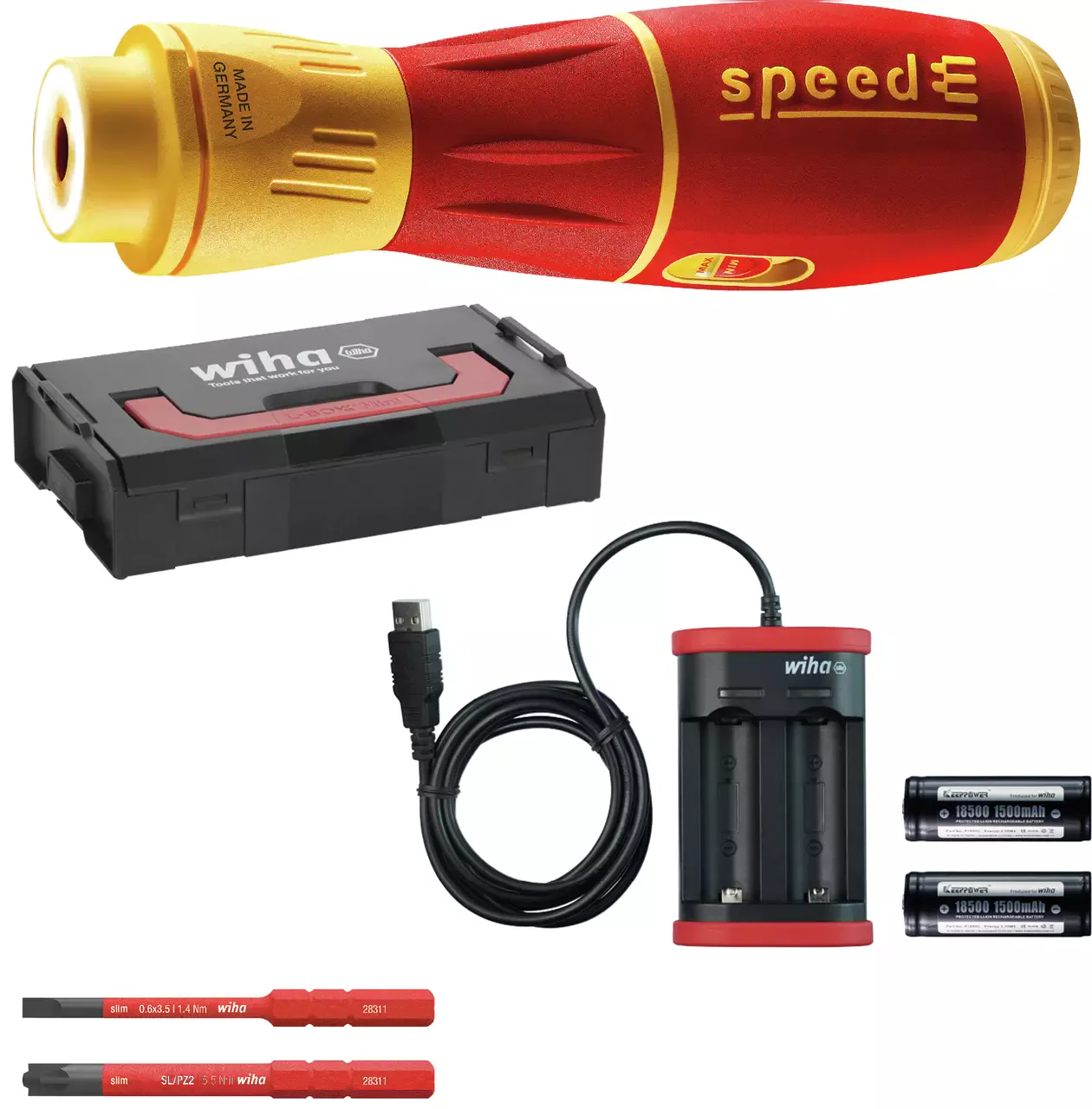

E-Schraubendreher
speedE II electric
7-tlg. mit slimBits, Batterien und USB-Ladegerät in L-Boxx Mini
Elektrischer Schraubendreher in isolierter Ausführung für schnelles Ein- und Ausdrehen – ideal für wiederkehrende Schraubarbeiten.
