Kabelverarbeitung: Ablängen, Abmanteln, Abisolieren

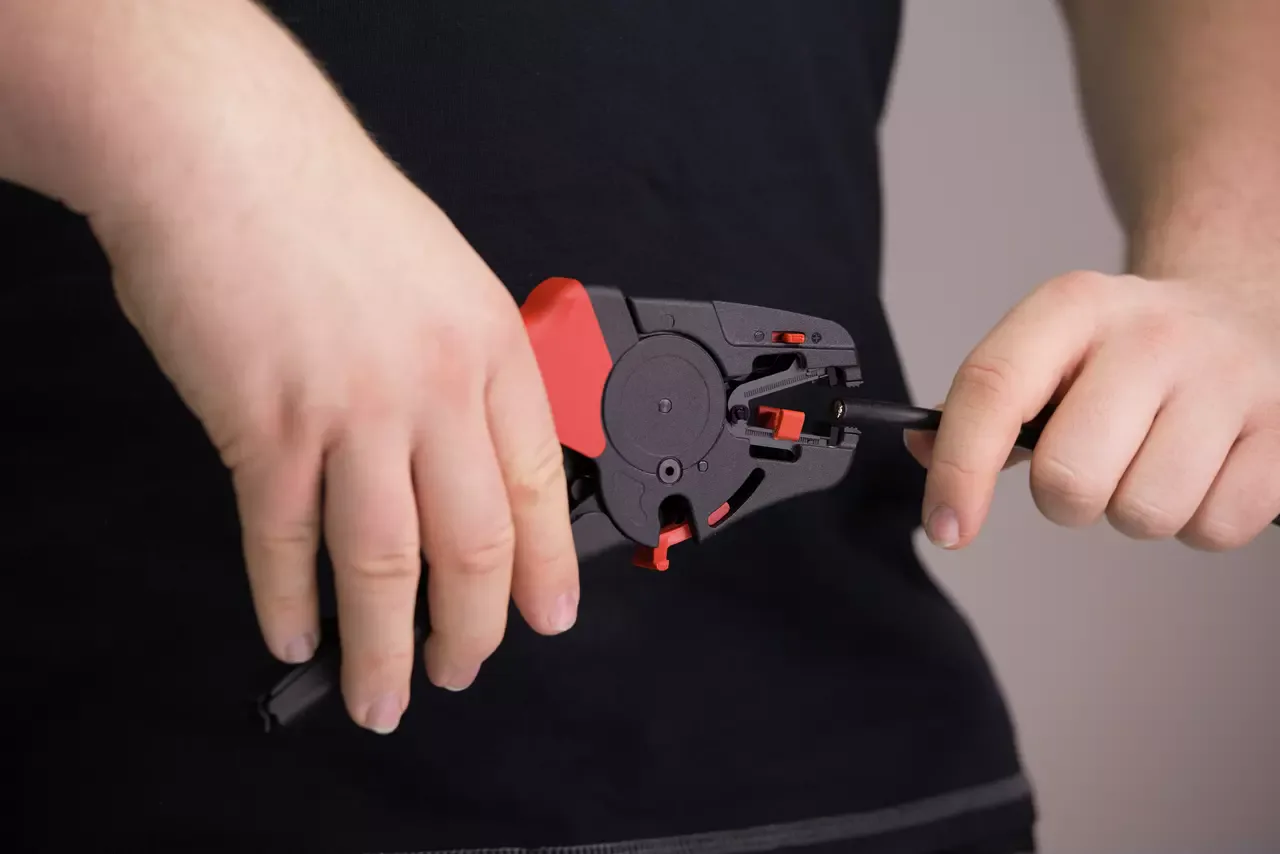

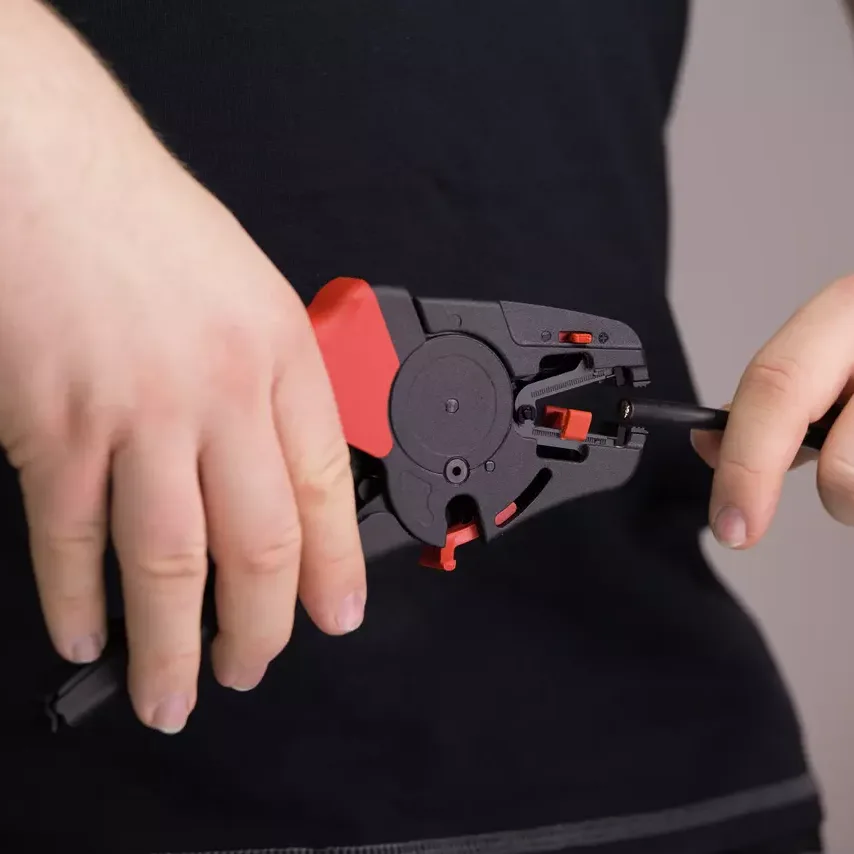

Drei Arbeitsschritte, drei unterschiedliche Anforderungen: welches Werkzeug für welchen Kabeltyp und welchen Schritt geeignet ist – vom Seitenschneider bis zum automatischen Abisolierwerkzeug.
Zu den Arbeitsschritten
Kabeltypen
Starre oder flexible Leiter?
Bei Kabeln wird zwischen starren und flexiblen Leitern unterschieden. Der Leitertyp bestimmt, wo ein Kabel eingesetzt wird – und welches Werkzeug es am saubersten bearbeitet.

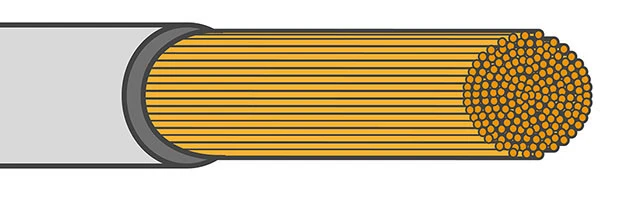

Flexible Leiter
mehrdrähtig oder feindrähtig
Vor allem im Schaltschrankbau im Einsatz. Beispiele: PVC-Aderleitungen mehrdrähtig oder feindrähtig sowie PVC-Verdrahtungsleitungen (feindrähtig).
Starre Leiter
eindrähtig
Vor allem im Installationsbereich im Einsatz. Beispiel: PVC-Aderleitungen eindrähtig.
Saubere Anschlüsse
Kein Kratzer am Leiter
Wird beim Abisolieren der Leiter eingekerbt oder werden einzelne Drähte abgeschnitten, sinkt der nutzbare Querschnitt – und der Anschluss wird zur Schwachstelle. Werkzeug, das exakt auf Querschnitt und Kabeltyp abgestimmt ist, trennt nur die Isolierung und lässt den Leiter unversehrt.
Werkzeuge im Überblick
Wiha Werkzeuge für die Kabelverarbeitung
Vom Allrounder bis zum Spezialisten: Diese Werkzeuge decken die drei Arbeitsschritte ab. Die Zangen der electric-Serie sind zusätzlich VDE-isoliert.
Drei in einer

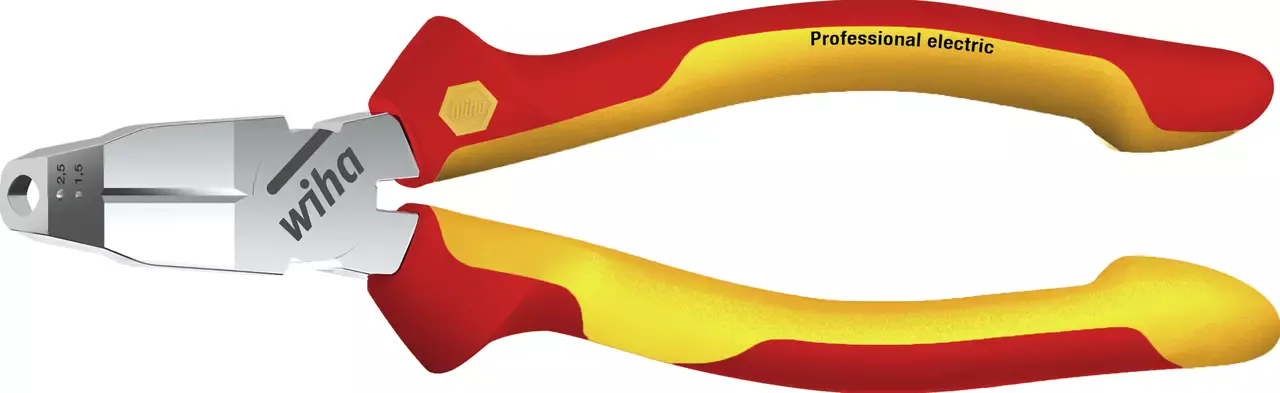

Installationszange TriCut Professional electric
170 mm · VDE bis 1.000 V AC
Schneidet weiche und harte Drähte sowie Kabel wie NYM-Leitungen, mantelt Rund- und Feuchtraumkabel ab und isoliert auch an schwer zugänglichen Stellen ab, etwa in Abzweig- und Verteilerdosen.
Zum Ablängen

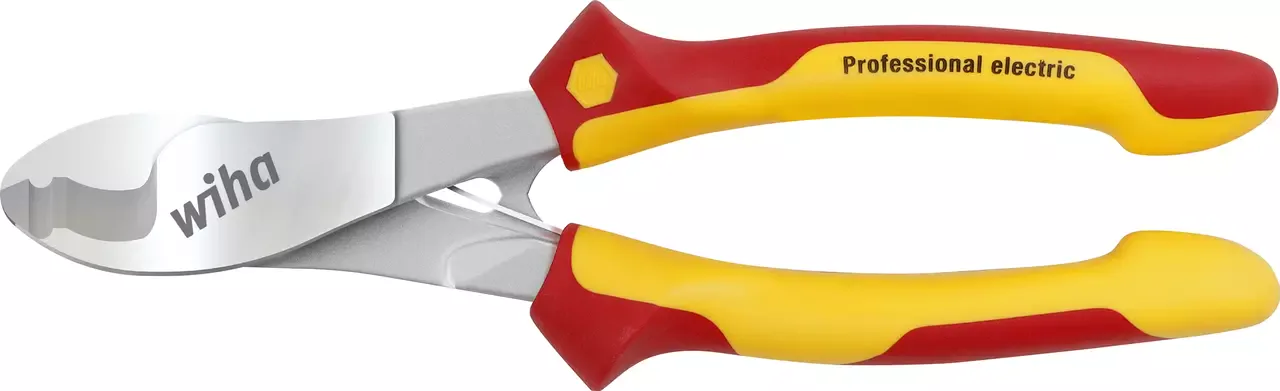

Kabelschneider Professional electric
180 mm · mit Öffnungsfeder · VDE bis 1.000 V AC
Schneidet Kupfer- und Aluminiumkabel quetschfrei und empfiehlt sich vor allem für Kabel mit flexiblen Leitern. Die Öffnungsfeder lässt sich ein- und ausschalten.
Acht Funktionen

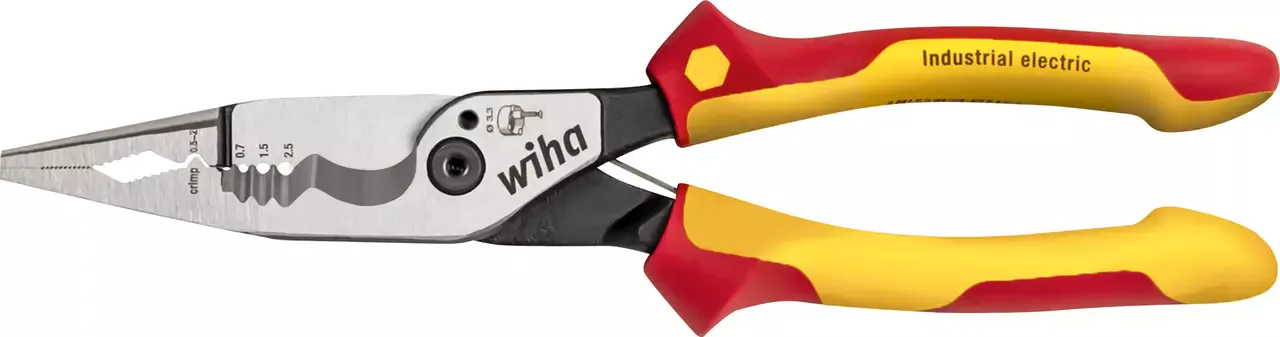

Multifunktionszange 8in1 Industrial electric
225 mm · VDE bis 1.000 V AC
Entgraten, Ösen biegen, Halten und Greifen, Schrauben, Abisolieren, Crimpen, Kabel schneiden und Schrauben kürzen. Abisoliert werden 0,75 bis 2,5 mm², geschnitten Kabel bis 5 x 2,5 mm² bzw. Ø 15 mm.
Automatisch

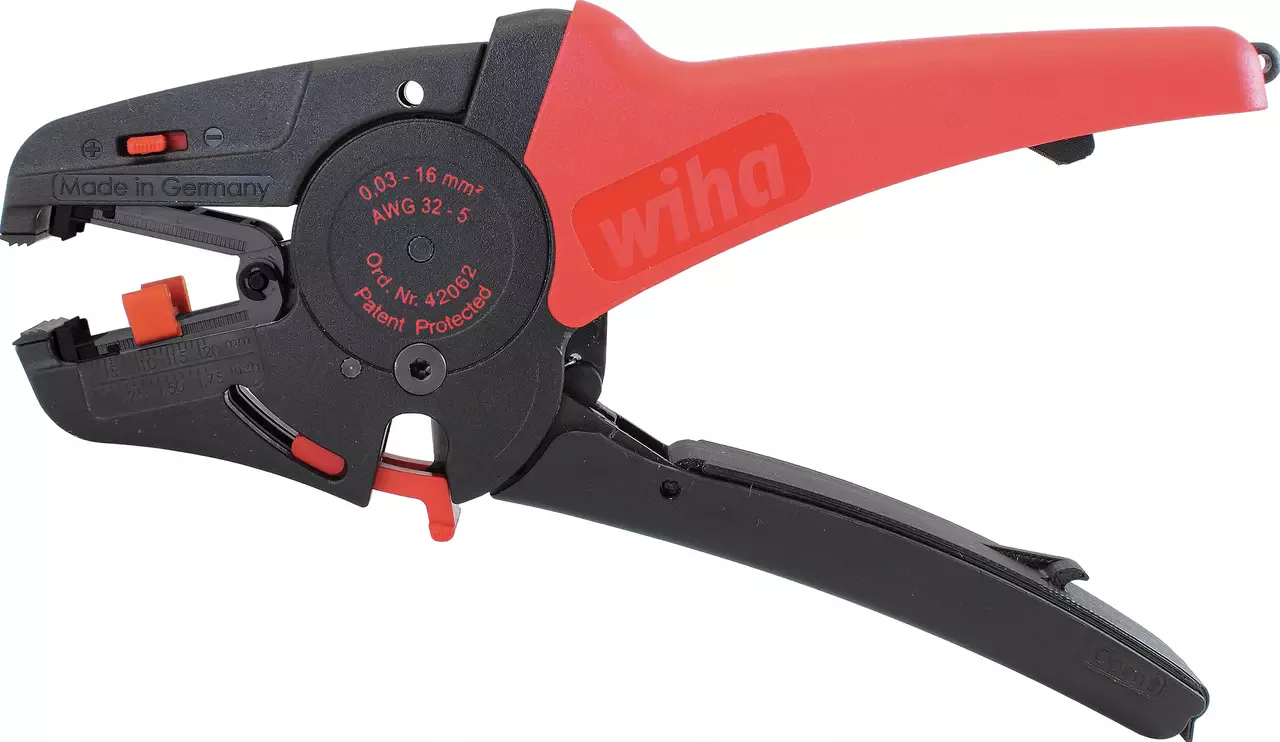

Abisolierwerkzeug automatisch
0,03 – 16 mm² · 200 mm
Isoliert Leiter von 0,03 bis 16 mm² automatisch ab und eignet sich besonders für flexible Leiter. Es längt flexible Leiter bis 16 mm² und starre bis 6 mm² ab, der Längenanschlag ist von 5 bis 21 mm verstellbar.
Der Klassiker

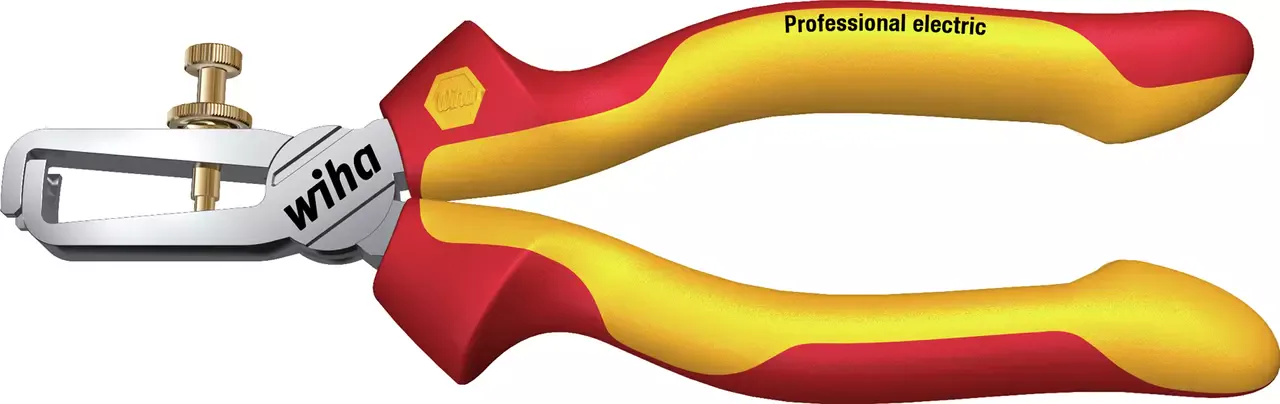

Abisolierzange Professional / Industrial electric
mit Einstellschraube · VDE bis 1.000 V AC
Über die Einstellschraube wird die Schneide auf den Leiterdurchmesser eingestellt, damit nur die Isolierung durchtrennt wird. Zum Ablängen einsetzbar bei Leitern bis Ø 5 mm bzw. 10 mm².
