Kabeltrommel komplett abrollen: so wird Überhitzung vermieden
Auf jeder Kabeltrommel stehen zwei Leistungswerte – einer für das aufgewickelte, einer für das abgerollte Kabel. Warum der Unterschied so groß ist, wann das Kabel ganz herunter muss und was zu tun ist, wenn der Überhitzungsschutz auslöst.
Zu den Leistungswerten
Kennzeichnung auf dem Etikett
Zwei Leistungswerte auf jeder Kabeltrommel

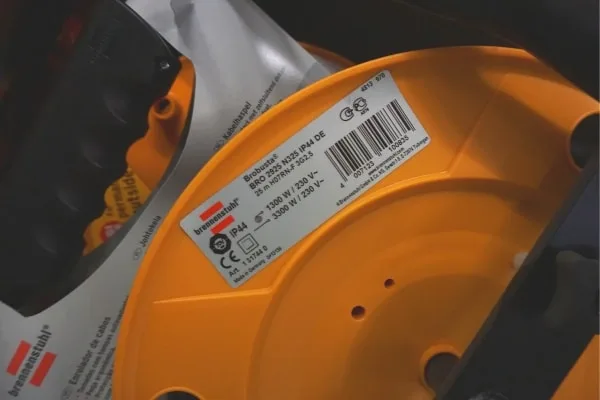

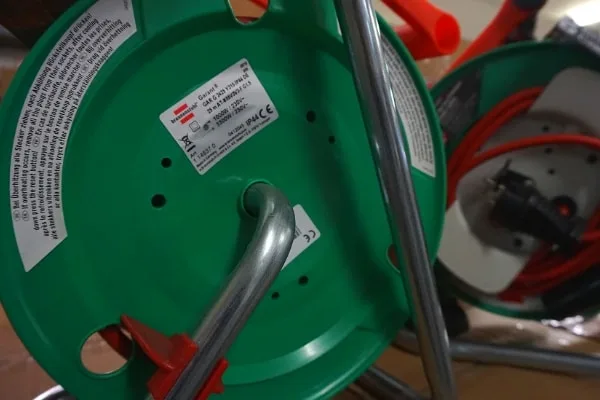

Das Etikett auf dem Trommelkörper nennt die maximale Leistung, die bei 230 V angeschlossen werden darf – einmal für das aufgewickelte, einmal für das vollständig abgerollte Kabel. Die genauen Werte hängen vom Modell ab und sind auf jeder Trommel abzulesen.
ca. 1.000 W / 230 V bei aufgewickeltem Kabel
Die typische Angabe für das Kabel auf der Trommel. Bei einigen Modellen sind es auch 1.300 W.
ca. 3.300 W / 230 V bei komplett abgerolltem Kabel
Erst wenn das Kabel vollständig vom Trommelkörper abgewickelt ist, steht die volle Leistung zur Verfügung.
Wie viel Leistung ein Gerät aufnimmt, steht auf seinem Typenschild. Sind mehrere Geräte angeschlossen, werden die Werte addiert.
Der Spuleneffekt
Warum das Kabel bei hoher Last ganz abgerollt werden muss
Wo Strom fließt, entsteht Wärme – und je mehr Strom die angeschlossenen Geräte ziehen, desto mehr. Ein gestrecktes Kabel gibt diese Wärme an die Umgebung ab. Auf der Trommel liegen die Windungen dagegen dicht übereinander und heizen sich gegenseitig auf. Im Kern des aufgerollten Kabels wird es dann extrem heiß.
Wärmestau im Trommelkern
Aufgewickelt kann das Kabel die Wärme kaum abbauen. Ohne Schutzmechanismus könnte die Kabelisolation schmelzen, das Aufrollgerät zerstört werden oder im schlimmsten Fall in Brand geraten.
Überhitzungsschutz ist Pflicht
Kabeltrommeln und Kabelboxen müssen deshalb einen Temperaturschalter haben. Er unterbricht den Strom, bevor es gefährlich wird – ersetzt aber nicht das Abrollen.
Die Umgebung heizt mit
Sonneneinstrahlung oder laufende Maschinen in geschlossenen Räumen erwärmen die Trommel zusätzlich. Diese Wärme addiert sich zu der, die beim Betrieb entsteht.
Überhitzungsschutz ausgelöst?
So läuft der Strom wieder
Der Überhitzungsschutz ist ein Bimetall-Schalter: Wird es im Trommelkern zu heiß, unterbricht er den Strom. Danach in dieser Reihenfolge vorgehen:
- 1 Netzstecker ziehen und alle angeschlossenen Geräte ausstecken.
- 2 Das Kabel komplett abrollen.
- 3 Die Kabeltrommel einige Minuten abkühlen lassen.
- 4 Den Druckknopf auf der Steckdosenplatte kurz eindrücken.
- 5 Netzstecker wieder einstecken – der Strom fließt wieder.
Kommt auch nach längerer Zeit kein Strom, kann der Schalter durch Überlastung beschädigt sein und muss ausgetauscht werden. Am einfachsten ist es, die Trommel von vornherein ganz abgerollt zu nutzen.
