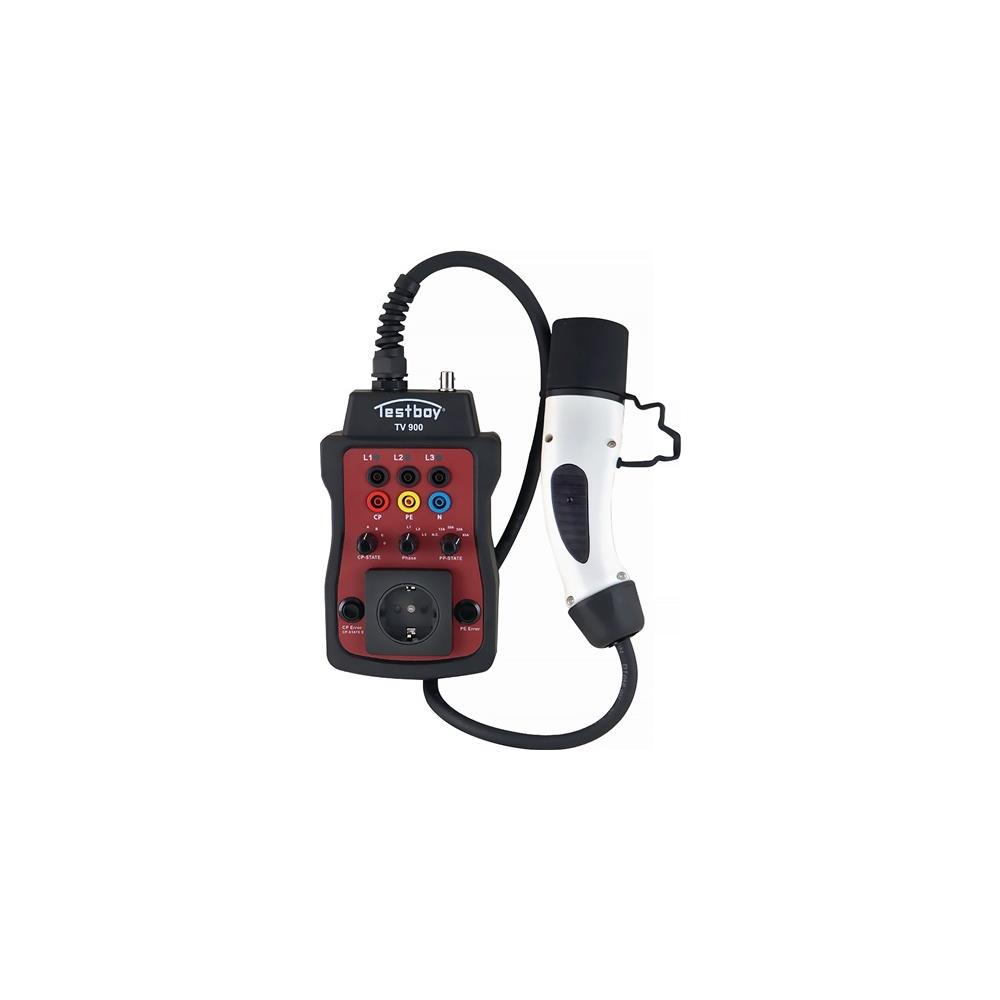

Testboy Ladesäulenprüfadapter TV 900 für Typ-2 Ladesäulen L215xB120xH60mm

Produkteigenschaften:
zur Prüfung von in Europa genormten Typ-2 Ladesäulen
der TV 900 übernimmt die Kommunikation mit der Ladesäule und simuliert ein angeschlossenes Elektrofahrzeug
über die 4 mm Bananenbuchse lässt sich ein Installationstester oder ein Multimeter (gehören nicht zum Lieferumfang) anschließen
die verbauten LED zeigen an, ob und wie viele Phasen anliegen
auf die eingebaute Schutzkontaktsteckdose lässt sich wahlweise eine der drei Phasen schalten (dadurch lässt sich jede Phase einzeln prüfen)
weitere technische Daten: Eingangsspannung: 230 V / 400 V (1-phasig / 3-phasig) Frequenz: 50 Hz NC Proximity Pilot (PP): 13 A Simulation des Ladekabels: 20 A / 32 A / 63 A Control Pilot (CP): A (nicht verbunden) Simulation des B (verbunden, aber nicht laden) Fahrzeugzustandes C (laden ohne Belüftung D (laden mit Belüftung) Fehlersimulation: CP-Fehler „E“ Kommunikationsfehler PE-Fehler (Schutzleiter unterbrochen) Ladestecker: Typ 2 Phasenanzeige: Ja (über 3 LED L1/L2/L3) 4 mm Bananenbuchsen für 3-Phasen Prüfgeräte: Ja BNC-Buchsen: Ja (Zur Verwendung eines Oszilloskop)


Technische Daten:
Ausführung: für Typ-2 Ladesäulen
Marke: TESTBOY
Breite: 120mm
Länge: 215mm
Gewicht: 0,96kg
Höhe: 60mm Lieferumfang: Bereitschaftstasche Detaillierte Bedienungsanleitung siehe QR-Code


Lieferumfang:
1x Testboy Ladesäulenprüfadapter TV 900 für Typ-2 Ladesäulen L215xB120xH60mm
