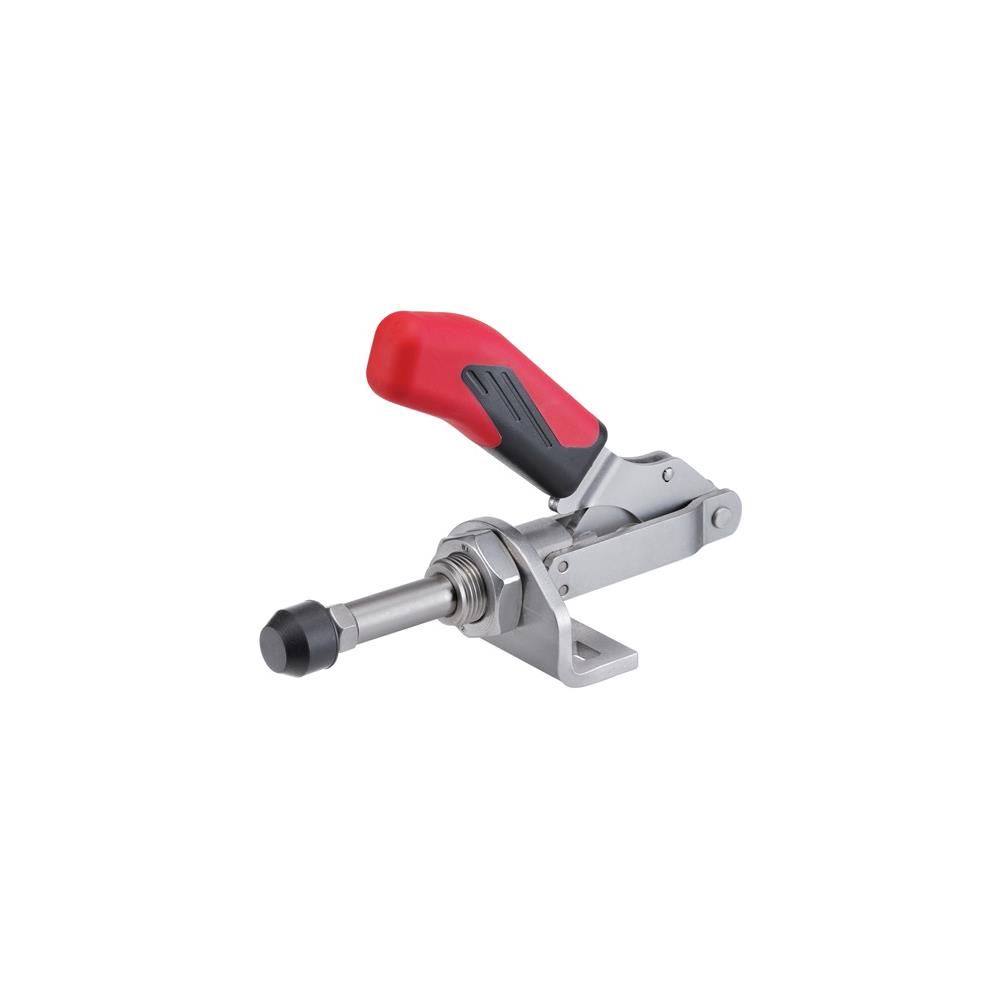

Amf Schubstangenspanner Nr. 6841 Größe 0 kleiner Winkelfuß

Kundenbewertung:
Artikelnummer: 94094
EAN: 4020772094096
Hersteller: MAIER GMBH
Kurzfristig verfügbar, Lieferzeit 5-8 Werktage

~~UVP 47,54 €~~ Sie sparen 12,55 €

34,99 €

inkl. 19% MwSt., ggf. zzgl. Versandkosten

Kurzfristig verfügbar, Lieferzeit 5-8 Werktage
Rücksendung kostenlos

Produktvideo
ansehen

Beschreibung Beschreibung

Produkteigenschaften:
mit kleinem Winkelfuß
Druck- und Zugspanner
mit langer Schubstangenführung
der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden

Technische Daten:
Größe: 0
Andrückschraube: M4 x 20
Hub: 16 mm
Länge gespannt: 66,5 mm
Höhe gespannt: 49,3 mm
Spannhöhe: 12 mm
Haltekraft F2: 0,8 kN
Haltekraft F1: 0,8 kN
Marke: AMF
Bauart: kleiner Winkelfuß
A: 6,5mm
D: 4,5mm
M max.: 16mm
L2: 10mm
M2: M10x1mm
L1: 66,5mm
H1: 49,3mm
F1: 0,8kN
Gesamthöhe: 47mm
B max.: 33mm
Bohrungs-Ø: 4,5 mm
F2: 0,8kN
B min.: 17mm
P: 16mm
K: 6,5mm
E: 13mm
H: 12mm
N: 25mm
Gesamtlänge: 66mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Lieferumfang:
1x Amf Schubstangenspanner Nr. 6841 Größe 0 kleiner Winkelfuß
