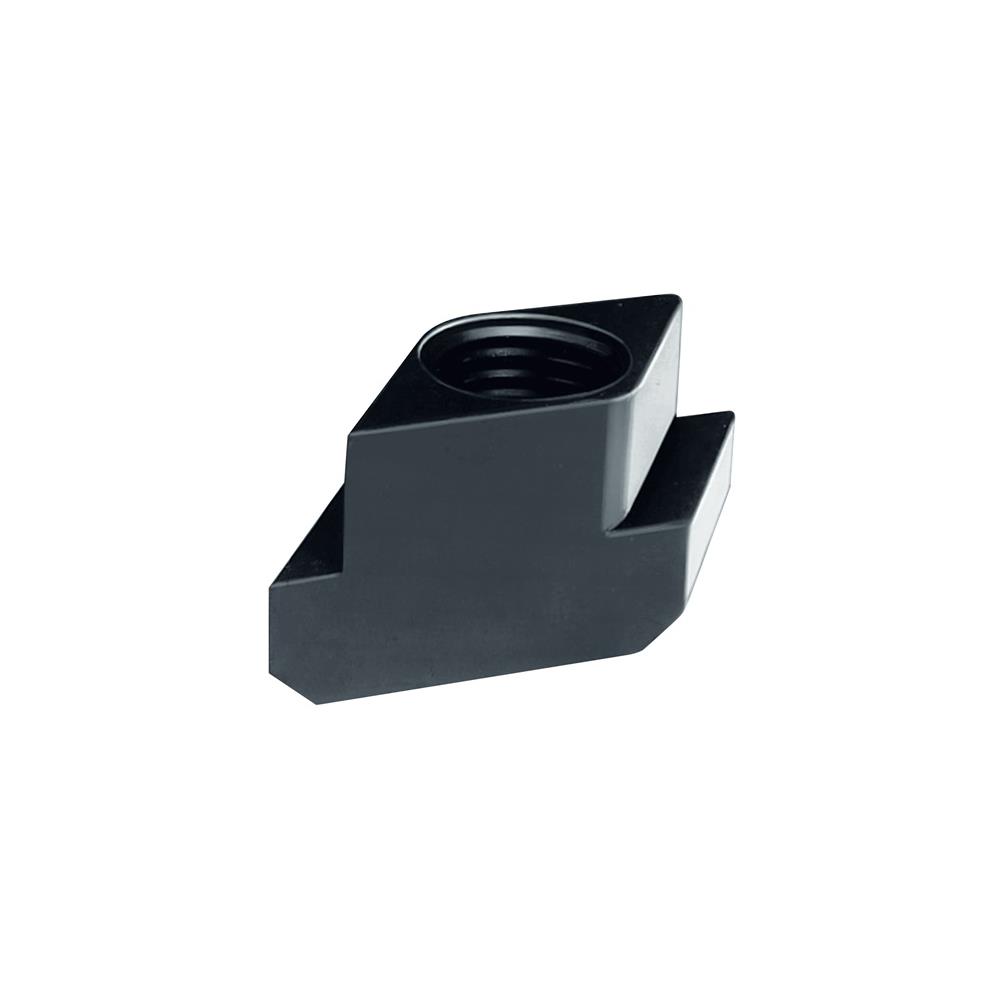

Amf T-Nutenstein Nr. 510 T-Nut 18 mm M16 rhombisch
Vorschaubild 1 Vorschaubild 2

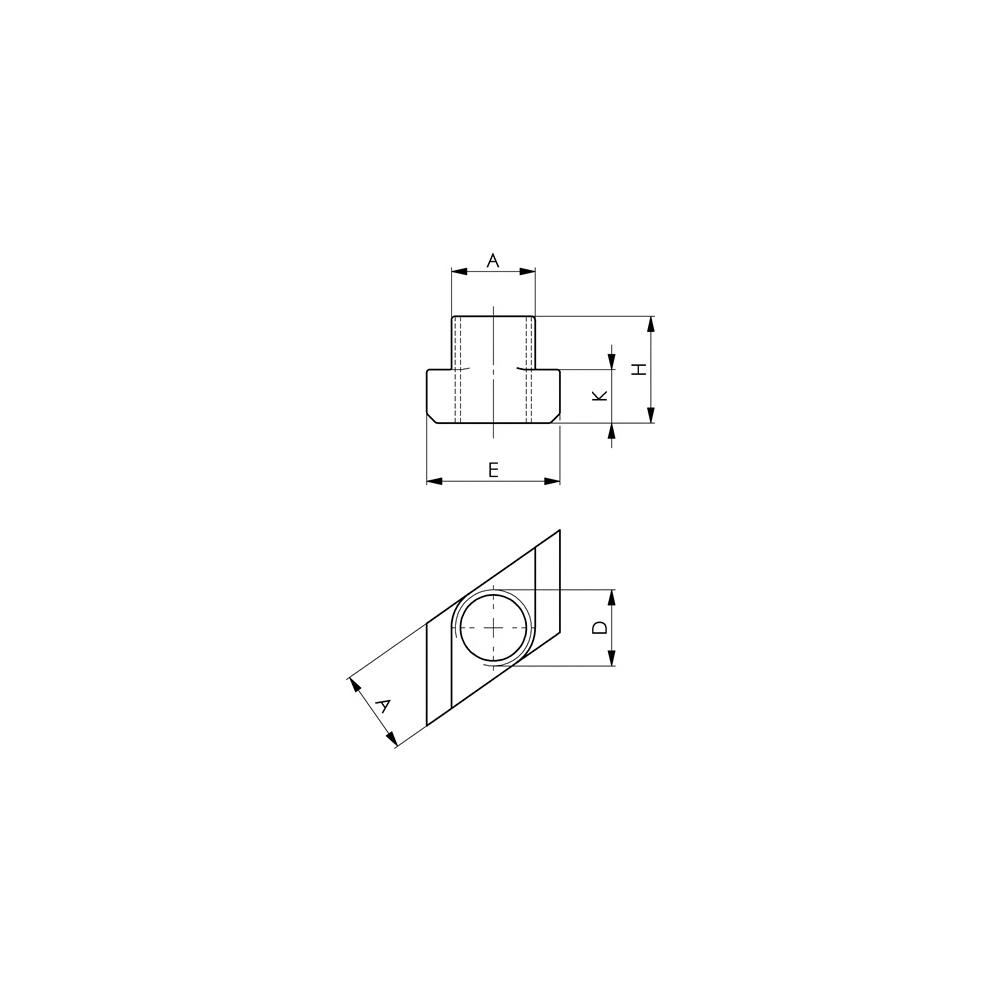

Produkteigenschaften:rhombischvergütetdurch die verringerte Auflagefläche in der T-Nute ist die Belastbarkeit geringer als bei den vergleichbaren Größen DIN 508Besondere Produktvorteile: Rhombus-Nutensteine können von oben in die T-Nut eingesetzt werden. Besonders zweckmäßig bei langen T-Nuten, oder wenn die Belegung des Maschinentisches das seitliche Einführen von Spannschrauben oder Nutensteinen nicht erlaubt Technische Daten:Gewinde: M16 T-Nut: 18 mmMarke: AMF Bauform: rhombischA: 17,7mmD: M16K: 10mmE: 28mmH: 20mmLieferumfang:1x Amf T-Nutenstein Nr. 510 T-Nut 18 mm M16 rhombisch
  • Hersteller
  • Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik
  • Waiblinger Str. 116, 70734 Fellbach, Deutschland
  • 0711/57660

Amf T-Nutenstein Nr. 510 T-Nut 18 mm M16 rhombisch

11,99 € inkl. MwSt., ggf. zzgl. Versandkosten
Inhalt 1 Stück
Im Werkslager
